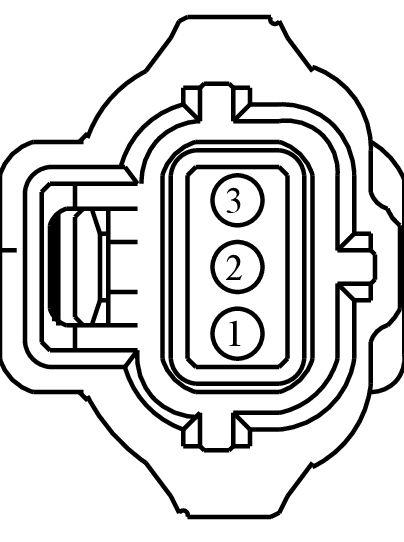

Connector End View (C1251A) - GENERATOR, SECONDARY
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1251A | GENERATOR, SECONDARY | 14305 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 98AG-14474-AA | Not Available | |
| F57B-14474-HA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC47 (WH) | 18 | GENERATOR (ALTERNATOR) # LOAD INPUT #2 (GENLI) | 98AG-14474-AA | ||||
| 2 | CDC48 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # GENERATOR INDICATOR-LINE CONTROL #2 (ILC) | 98AG-14474-AA | ||||
| 3 | SDC02 (RD) | 16 | BATTERY - # PLUS | F57B-14474-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-118
Service Part Number:
1U2Z-14S411-TA
Gauge:
14
Pin material:
Tin
Cavities:
3
Vehicle Uses:
- Alternator
- Sensor - Brake Fluid Level
- Sensor - Throttle Position
