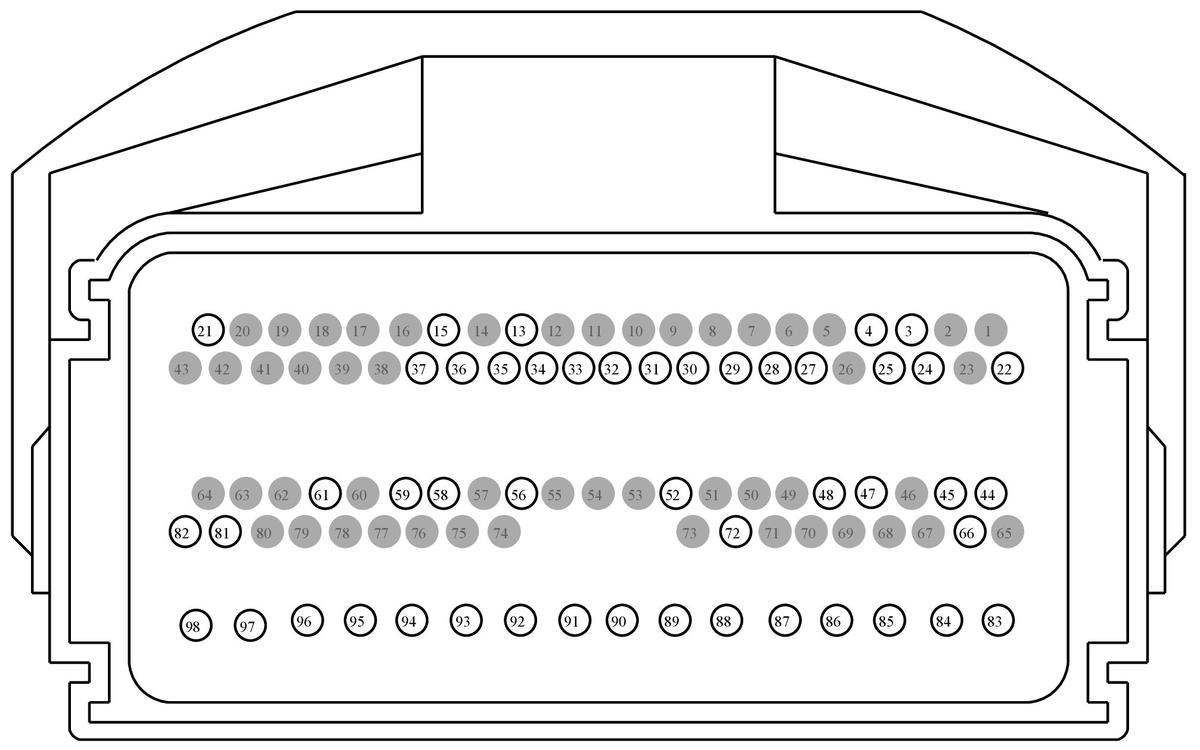

Connector End View (C1232E) - POWERTRAIN CONTROL MODULE (PCM)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1232E | POWERTRAIN CONTROL MODULE (PCM) | 12B637 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7S4T-14474-AB | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CE257 (GY-BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE RELIEF VALVE (FRPRV) | 7S4T-14474-AB | ||||
| 4 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 7S4T-14474-AB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | VE755 (YE-VT) | 18 | SENSOR - AIR CHARGE TEMPERATURE | 7S4T-14474-AB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | 7S4T-14474-AB | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) | 7S4T-14474-AB | ||||
| 22 | CE256 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL VOLUME CONTROL VALVE (FVCV) + | 7S4T-14474-AB | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | CE435 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # TURBO CONTROL VALVE | 7S4T-14474-AB | ||||
| 25 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 7S4T-14474-AB | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | VE764 (BU-OG) | 20 | SENSOR - EXHAUST GAS RECIRCULATION COOLER INLET TEMPERATURE + | 7S4T-14474-AB | ||||
| 28 | VE716 (YE) | 20 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | 7S4T-14474-AB | ||||
| 29 | VE820 (GY) | 18 | SENSOR - THROTTLE POSITION (TPS) | 7S4T-14474-AB | ||||
| 30 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | 7S4T-14474-AB | ||||
| 31 | VE759 (GN-BN) | 18 | SENSOR - ENGINE COOLANT TEMPERATURE 2 (ECT2) | 7S4T-14474-AB | ||||
| 32 | VE736 (WH-GN) | 18 | SENSOR - CAMSHAFT POSITION BANK 1 EX | 7S4T-14474-AB | ||||
| 33 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKPP)+ | 7S4T-14474-AB | ||||
| 34 | CE932 (YE-OG) | 18 | SWITCH - FUEL DELIVERY PRESSURE (FDPS) | 7S4T-14474-AB | ||||
| 35 | VE728 (GN) | 18 | SENSOR - FUEL RAIL TEMPERATURE (FRT) | 7S4T-14474-AB | ||||
| 36 | VE718 (BU-GN) | 18 | SENSOR - ENGINE OIL QUALITY | 7S4T-14474-AB | ||||
| 37 | VE765 (GY-VT) | 20 | SENSOR - EXHAUST GAS RECIRCULATION COOLER OUTLET TEMPERATURE + | 7S4T-14474-AB | ||||
| 38 | * | * | Not Used | N/A | ||||
| 39 | * | * | Not Used | N/A | ||||
| 40 | * | * | Not Used | N/A | ||||
| 41 | * | * | Not Used | N/A | ||||
| 42 | * | * | Not Used | N/A | ||||
| 43 | * | * | Not Used | N/A | ||||
| 44 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | 7S4T-14474-AB | ||||
| 45 | CE412 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | 7S4T-14474-AB | ||||
| 46 | * | * | Not Used | N/A | ||||
| 47 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 7S4T-14474-AB | ||||
| 48 | CE261 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON (FUEL_PUMP_ON) (IES) | 7S4T-14474-AB | ||||
| 49 | * | * | Not Used | N/A | ||||
| 50 | * | * | Not Used | N/A | ||||
| 51 | * | * | Not Used | N/A | ||||
| 52 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | 7S4T-14474-AB | ||||
| 53 | * | * | Not Used | N/A | ||||
| 54 | * | * | Not Used | N/A | ||||
| 55 | * | * | Not Used | N/A | ||||
| 56 | CMC24 (GY) | 18 | SWITCH - OIL PRESSURE | 7S4T-14474-AB | ||||
| 57 | * | * | Not Used | N/A | ||||
| 58 | VE921 (GY-BU) | 18 | TRANSDUCER - EXHAUST GAS RECIRCULATION PRESSURE | 7S4T-14474-AB | ||||
| 59 | VE803 (BU-GN) | 18 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + | 7S4T-14474-AB | ||||
| 60 | * | * | Not Used | N/A | ||||
| 61 | VE721 (WH-OG) | 18 | SENSOR - EXHAUST GAS RECIRCULATION VALVE POSITION | 7S4T-14474-AB | ||||
| 62 | * | * | Not Used | N/A | ||||
| 63 | * | * | Not Used | N/A | ||||
| 64 | * | * | Not Used | N/A | ||||
| 65 | * | * | Not Used | N/A | ||||
| 66 | VE917 (BN-YE) | 20 | VALVE - EXHAUST GAS RECIRCULATION COOLER BYPASS (EGRCBV) | 7S4T-14474-AB | ||||
| 67 | * | * | Not Used | N/A | ||||
| 68 | * | * | Not Used | N/A | ||||
| 69 | * | * | Not Used | N/A | ||||
| 70 | * | * | Not Used | N/A | ||||
| 71 | * | * | Not Used | N/A | ||||
| 72 | VE833 (BU-WH) | 18 | SENSOR - REDUCTANT PRESSURE (RDPS) | 7S4T-14474-AB | ||||
| 73 | * | * | Not Used | N/A | ||||
| 74 | * | * | Not Used | N/A | ||||
| 75 | * | * | Not Used | N/A | ||||
| 76 | * | * | Not Used | N/A | ||||
| 77 | * | * | Not Used | N/A | ||||
| 78 | * | * | Not Used | N/A | ||||
| 79 | * | * | Not Used | N/A | ||||
| 80 | * | * | Not Used | N/A | ||||
| 81 | CE102 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 2) (EGRMC) (-) | 7S4T-14474-AB | ||||
| 82 | CE101 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (STEPPER CONTR. 1) (EGRMC) (+) | 7S4T-14474-AB | ||||
| 83 | RE206 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) - | 7C3T-14474-DA | ||||
| 84 | CE206 (GY-YE) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + | 7C3T-14474-DA | ||||
| 85 | CE207 (VT-GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + | 7C3T-14474-DA | ||||
| 86 | RE207 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) - | 7C3T-14474-DA | ||||
| 87 | RE209 (WH-GN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) - | 7C3T-14474-DA | ||||
| 88 | CE209 (BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ) + | 7C3T-14474-DA | ||||
| 89 | CE212 (VT-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 8 (INJ) + | 7C3T-14474-DA | ||||
| 90 | RE212 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 8 (INJ) - | 7C3T-14474-DA | ||||
| 91 | RE205 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) - | 7C3T-14474-DA | ||||
| 92 | CE205 (GN-BU) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + | 7C3T-14474-DA | ||||
| 93 | CE208 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + | 7C3T-14474-DA | ||||
| 94 | RE208 (BU) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) - | 7C3T-14474-DA | ||||
| 95 | RE210 (BN-VT) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) - | 7C3T-14474-DA | ||||
| 96 | CE210 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 6 (INJ) + | 7C3T-14474-DA | ||||
| 97 | CE211 (GY-BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 7 (INJ) + | 7C3T-14474-DA | ||||
| 98 | RE211 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 7 (INJ) - | 7C3T-14474-DA | ||||

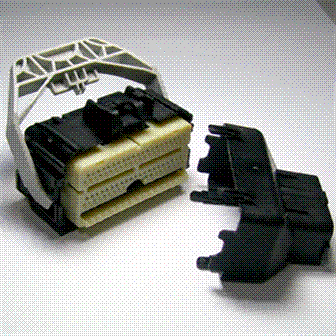

Available Pigtail Kits
Pigtail Kit Part Number WPT-1473
Service Part Number:
AU2Z-14S411-ALB
Gauge:
16 18
Pin material:
Silver
Cavities:
98
Vehicle Uses:
- Module - Powertrain Control
Pigtail Kit Part Number WPT-1353
Service Part Number:
AU2Z-14S411-ALA
Gauge:
16 18
Pin material:
Tin & Silver
Cavities:
98
Vehicle Uses:
- Module - Powertrain Control
