Connector End View (C1168) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1168 | INLINE | 12C50812A581 | See Below | |||||

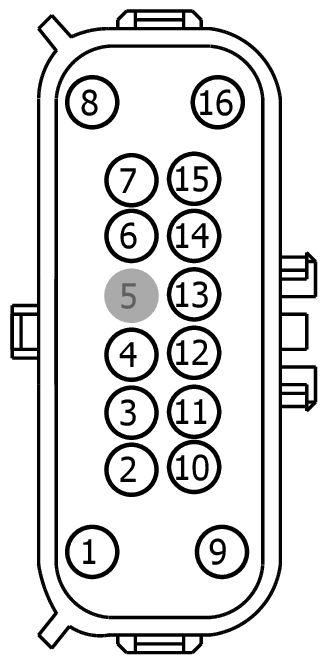

MALE
Harness
12C508

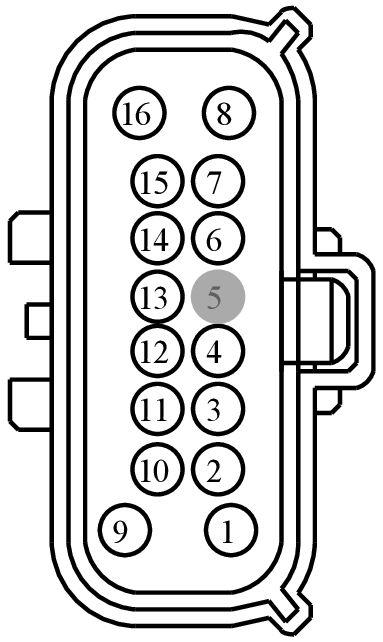

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 97BG-14474-BEA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 97BG-14474-BDA | DU2Z-14474-FA | 2.8 |
| 1F1T-14421-GA | EU2Z-14421-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK04 (VT) | 20 | 1F1T-14421-GA | |||
| 2 | CBK03 (GY) | 20 | 2L1T-14421-CA | |||
| 3 | CE234 (BU-WH) | 20 | 2L1T-14421-CA | |||
| 3 | VE740 (VT-GY) | 20 | 2L1T-14421-CA | |||
| 4 | CET21 (GN-WH) | 20 | 2L1T-14421-CA | |||
| 5 | * | * | N/A | |||
| 6 | CET22 (GY-BN) | 20 | 2L1T-14421-CA | |||
| 6 | CET22 (GY-WH) | 20 | 2L1T-14421-CA | |||
| 7 | VE733 (WH) | 20 | 2L1T-14421-CA | |||
| 8 | RE249 (WH-GN) | 20 | 1F1T-14421-GA | |||
| 9 | CBK01 (BU) | 20 | 1F1T-14421-GA | |||
| 10 | LE111 (VT-GN) | 20 | 2L1T-14421-CA | |||
| 11 | VE731 (YE-GN) | 20 | 2L1T-14421-CA | |||
| 12 | RE242 (GN) | 20 | 2L1T-14421-CA | |||
| 13 | GD123 (BK-GY) | 18 | 2L1T-14421-CA | |||
| 13 | GD123 (BK-GY) | 20 | 2L1T-14421-CA | |||
| 14 | VEC10 (GY-YE) | 20 | 2L1T-14421-CA | |||
| 15 | CE233 (WH-OG) | 20 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK04 (VT) | 18 | 97BG-14474-BEA | |||
| 2 | CBK03 (GY) | 20 | 7C3T-14474-DA | |||
| 3 | CE234 (BU-WH) | 18 | BU5T-14474-UA | |||
| 3 | VE740 (VT-GY) | 18 | BU5T-14474-UA | |||
| 4 | CET21 (GN-WH) | 18 | BU5T-14474-UA | |||
| 5 | * | * | N/A | |||
| 6 | CET22 (GY-BN) | 18 | BU5T-14474-UA | |||
| 7 | VE733 (WH) | 18 | BU5T-14474-UA | |||
| 8 | RE242 (GN) | 18 | 97BG-14474-BDA | |||
| 9 | CE608 (VT-GN) | 18 | 97BG-14474-BEA | |||
| 10 | LE111 (VT-GN) | 18 | BU5T-14474-UA | |||
| 11 | VE731 (YE-GN) | 18 | BU5T-14474-UA | |||
| 12 | RE242 (GN) | 18 | BU5T-14474-UA | |||
| 13 | GD112 (BK-GN) | 20 | 7C3T-14474-DA | |||
| 14 | VEC10 (GY-YE) | 18 | BU5T-14474-UA | |||
| 15 | CE233 (WH-OG) | 18 | BU5T-14474-UA | |||
| 15 | CE239 (WH-BN) | 18 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
