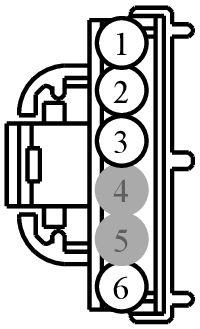

Connector End View (C980) - POWER SLIDING WINDOW SWITCH, REAR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C980 | POWER SLIDING WINDOW SWITCH, REAR | 15A404 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP23 (BN-YE) | 22 | FUSE - 23 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 2 | CPW59 (VT) | 26 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # UP OR RIGHT | 9U5T-14474-NA | ||||
| 3 | CPW58 (YE) | 26 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN OR LEFT | 9U5T-14474-NA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | GD348 (BK-YE) | 22 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1028
Service Part Number:
9U2Z-14S411-APA
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
- Switch - Power Window - RH - Rear
