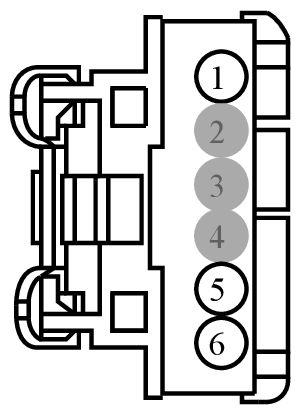

Connector End View (C932) - REAR INTERIOR LAMP
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C932 | REAR INTERIOR LAMP | 14334 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E. G. SWITCH OFF INTERIOR LIGHTING) | 9U5T-14474-DB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | GD348 (BK-YE) | 22 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 9U5T-14474-DB | ||||
| 6 | CLN70 (BN-VT) | 22 | SWITCH - OVERHEAD CONSOLE # EXTERNAL CONTROL 1 (LIN) | 9U5T-14474-DB | ||||

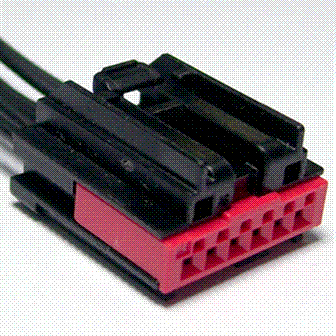

Available Pigtail Kits
Pigtail Kit Part Number WPT-1419
Service Part Number:
FU2Z-14S411-KA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Motor - Heater A/C Mode Door
- Motor - Heater/AC Blend Door
- Motor - Heater/AC Inlet Door
