Connector End View (C920) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C920 | INLINE | 14A00514334 | See Below | |||||

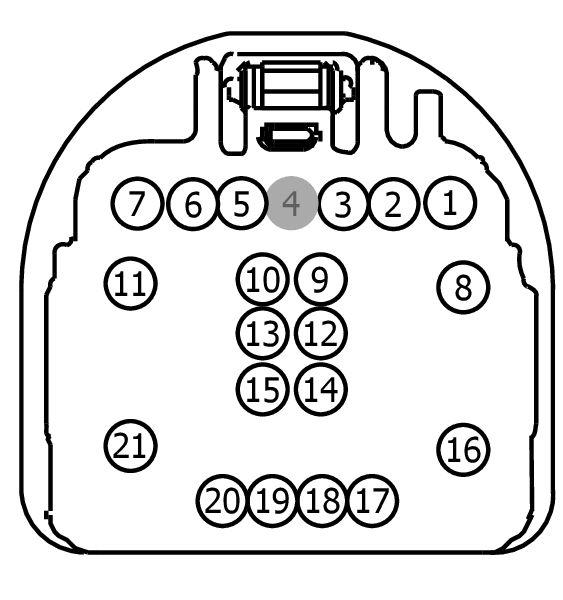

MALE
Harness
14A005

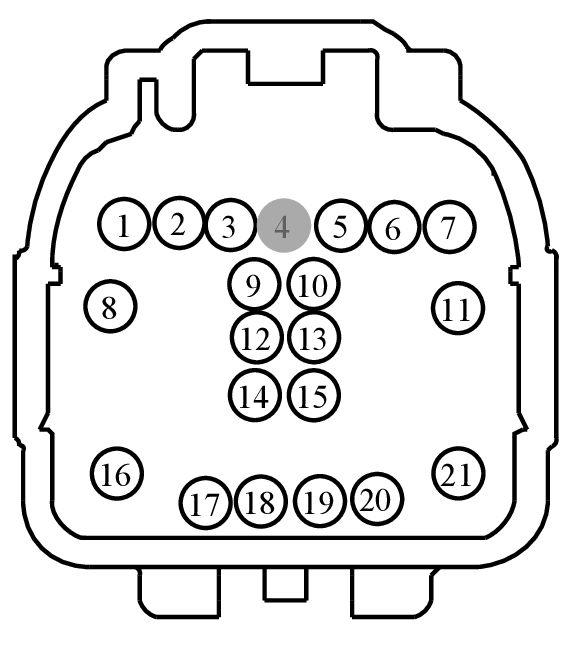

FEMALE
Harness
14334
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| DU5T-14421-FA|9U5T-14421-BA | Not Available | |
| 8U5T-14474-BB|8U5T-14474-CB | Not Available | |
| BU5T-14474-BAA | Not Available | |
| XF2T-14474-CA|BU5T-14474-BAA | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | DU5T-14421-FA | |||
| 2 | VLN33 (GY-VT) | 22 | DU5T-14421-FA | |||
| 3 | SBP11 (BU-RD) | 22 | DU5T-14421-FA | |||
| 4 | CLS10 (GN-BN) | 22 | DU5T-14421-FA | |||
| 5 | VDN03 (GY-VT) | 22 | DU5T-14421-FA | |||
| 6 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 7 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 8 | CRB05 (GN-OG) | 22 | 97BG-14421-AAB | |||
| 9 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 10 | VDB26 (GY-BU) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 11 | CLN09 (YE-GN) | 18 | 97BG-14421-AAB | |||
| 12 | VMM23 (BN-VT) | 22 | DU5T-14421-FA | |||
| 13 | RMM23 (WH-GN) | 22 | DU5T-14421-FA | |||
| 14 | DME23 (*) | 18 | 9U5T-14421-BA | |||
| 15 | GD348 (BK-YE) | 20 | 9U5T-14421-CA | |||
| 16 | GD348 (BK-YE) | 20 | EU5T-14421-AA | |||
| 17 | DMP43 (*) | 18 | 9U5T-14421-BA | |||
| 18 | VDN05 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 18 | VMP44 (VT-GY) | 18 | 9U5T-14421-BA | |||
| 19 | CBB96 (BU-GN) | 22 | 9U5T-14421-BA | |||
| 19 | VMP43 (GN-BU) | 18 | 9U5T-14421-BA | |||
| 20 | CLS10 (GN-BN) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 2 | VLN33 (GY-VT) | 22 | 8U5T-14474-BB | |||
| 3 | SBP11 (BU-RD) | 22 | 8U5T-14474-BB | |||
| 4 | * | * | N/A | |||
| 5 | VDN03 (GY-VT) | 22 | 8U5T-14474-BB | |||
| 6 | VDB25 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 7 | VDB26 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 8 | CRB05 (GN-OG) | 22 | 7C3T-14474-CA | |||
| 9 | VDB25 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 10 | VDB26 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 11 | CLN09 (YE-GN) | 18 | 7C3T-14474-DA | |||
| 12 | VMM23 (BN-VT) | 22 | 8U5T-14474-BB | |||
| 13 | RMM23 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 14 | DME23 (*) | 18 | 8U5T-14474-BB | |||
| 15 | GD348 (BK) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 15 | GD348 (BK-YE) | 18 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 15 | GD348 (BK-YE) | 22 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 16 | GD348 (BK-YE) | 20 | XF2T-14474-CA|BU5T-14474-BAA | |||
| 16 | GD348 (BK-YE) | 22 | XF2T-14474-CA|BU5T-14474-BAA | |||
| 17 | DMP43 (*) | 22 | 8U5T-14474-BB | |||
| 18 | VMP44 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 19 | VMP43 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 20 | CLS10 (GN-BN) | 22 | 8U5T-14474-BB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
