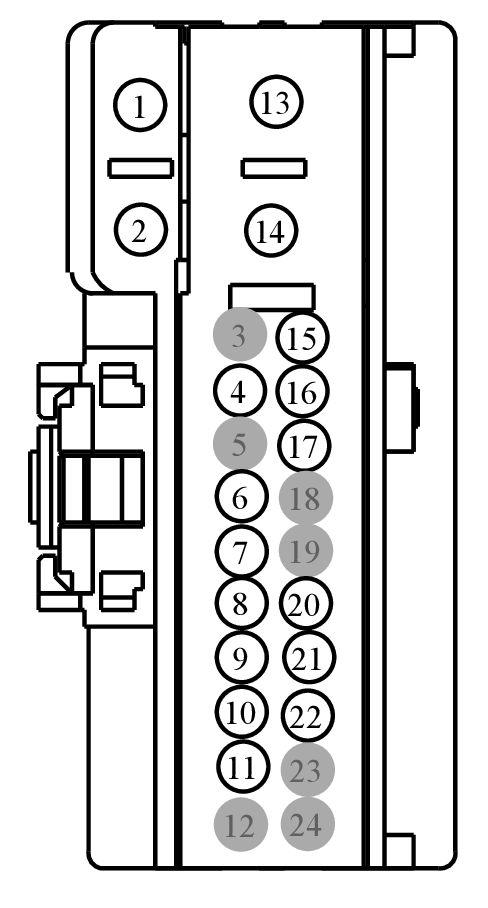

Connector End View (C652A) - DOOR MODULE, RIGHT FRONT
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C652A | DOOR MODULE, RIGHT FRONT | 14630 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP26 (YE-RD) | 10 | FUSE - 26 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 2 | GD238 (BK-WH) | 10 | GROUND - COWL SIDE/PILLAR A RIGHT | F8VB-14474-AA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | 8U5T-14474-BB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | 8U5T-14474-BB | ||||
| 7 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | 8U5T-14474-BB | ||||
| 8 | CPW20 (WH-OG) | 22 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | 8U5T-14474-BB | ||||
| 9 | CPW19 (VT) | 22 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | 8U5T-14474-BB | ||||
| 10 | CPL16 (YE-GN) | 22 | SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK | 8U5T-14474-BB | ||||
| 11 | VPW45 (GN-WH) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 2 | 8U5T-14474-BB | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CPW41 (GY-YE) | 16 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # DOWN | F8VB-14474-AA | ||||
| 14 | CPW40 (WH) | 16 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # UP | F8VB-14474-AA | ||||
| 15 | CPL78 (VT-WH) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | 8U5T-14474-CB | ||||
| 16 | LPW42 (VT-GY) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | 8U5T-14474-BB | ||||
| 17 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | 8U5T-14474-BB | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | CPL15 (BU-GY) | 22 | SWITCH - TRIM DOOR LOCK PASSENGER # LOCK | 8U5T-14474-BB | ||||
| 21 | VPW44 (BU-OG) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSOR 1 | 8U5T-14474-BB | ||||
| 22 | RPW43 (YE-GN) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | 8U5T-14474-BB | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1608
Service Part Number:
KU2Z-14S411-UA
Gauge:
14 20
Pin material:
Tin (Greased) & Silver
Cavities:
24
Vehicle Uses:
- Module - Driver Door
- Module - Passenger Door
