Connector End View (C510) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C510 | INLINE | 1463114A005 | See Below | |||||

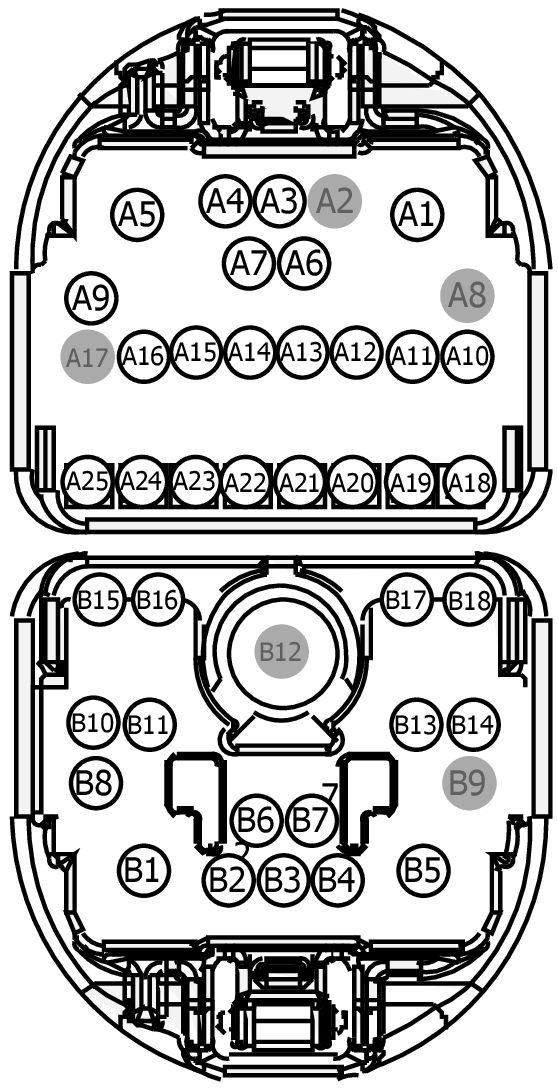

MALE
Harness
14631

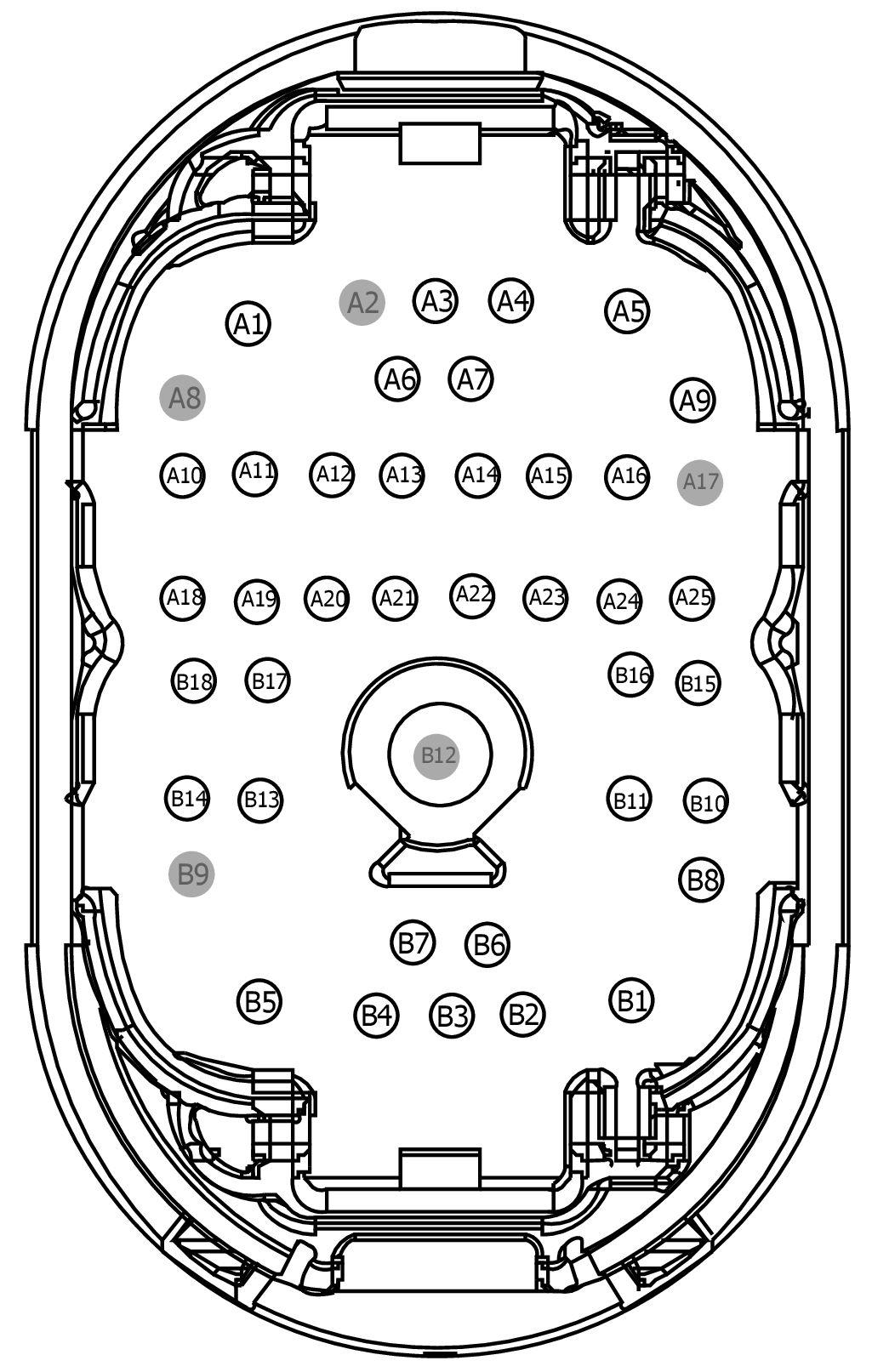

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB|8U5T-14474-CB | Not Available | |
| F8VB-14474-AA|DU5T-14474-LBB | Not Available | |
| F8VB-14474-BA|EU5T-14474-EA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| XF2T-14474-BA | EU2Z-14474-AA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| A1 | SBP25 (RD) | 18 | 8U5T-14421-BA | |||
| A2 | * | * | N/A | |||
| A3 | * | * | N/A | |||
| A4 | GD347 (BK-VT) | 22 | 9U5T-14421-BA | |||
| A5 | GD233 (BK) | 10 | 8U5T-14421-CA | |||
| A6 | VDB07 (VT-OG) | 18 | 9U5T-14421-BA | |||
| A7 | VDB06 (GY-OG) | 18 | 9U5T-14421-BA | |||
| A8 | * | * | N/A | |||
| A9 | GD347 (BK-YE) | 18 | 9U5T-14421-BA | |||
| A10 | CBB10 (YE-OG) | 22 | 9U5T-14421-BA | |||
| A11 | CLS05 (BU-GY) | 22 | 9U5T-14421-BA | |||
| A12 | CPW16 (BU-OG) | 22 | 9U5T-14421-BA | |||
| A13 | CPW18 (GY-VT) | 22 | 9U5T-14421-BA | |||
| A14 | * | * | N/A | |||
| A15 | * | * | N/A | |||
| A16 | CLF72 (BN) | 22 | 9U5T-14421-BA | |||
| A17 | * | * | N/A | |||
| A18 | * | * | N/A | |||
| A19 | * | * | N/A | |||
| A20 | SBP08 (VT-RD) | 22 | 9U5T-14421-BA | |||
| A21 | * | * | N/A | |||
| A22 | CPK28 (WH-GN) | 22 | 9U5T-14421-BA | |||
| A23 | CPK31 (YE-GN) | 22 | 9U5T-14421-BA | |||
| A24 | CPK30 (VT-GN) | 22 | 9U5T-14421-BA | |||
| A25 | CPK29 (GY-BU) | 22 | 9U5T-14421-BA | |||
| B1 | CPL51 (BU-GN) | 18 | 8U5T-14421-CA | |||
| B2 | * | * | N/A | |||
| B3 | CPL26 (GN-VT) | 22 | 9U5T-14421-BA | |||
| B4 | VME07 (WH) | 18 | 9U5T-14421-BA | |||
| B5 | CPL11 (GY-BN) | 18 | 8U5T-14421-CA | |||
| B6 | * | * | N/A | |||
| B7 | RME07 (WH-BN) | 18 | 9U5T-14421-BA | |||
| B8 | GD233 (BK) | 22 | 9U5T-14421-BA | |||
| B9 | * | * | N/A | |||
| B10 | * | * | N/A | |||
| B11 | * | * | N/A | |||
| B12 | * | * | N/A | |||
| B13 | CPW17 (BN-GN) | 22 | 9U5T-14421-BA | |||
| B14 | CBP23 (BN-YE) | 22 | 9U5T-14421-BA | |||
| B15 | * | * | N/A | |||
| B16 | * | * | N/A | |||
| B17 | CPW15 (YE) | 22 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| A1 | SBP25 (RD) | 18 | XF2T-14474-BA | |||
| A2 | * | * | N/A | |||
| A3 | RPK39 (VT-OG) | 22 | 8U5T-14474-BB | |||
| A4 | GD347 (BK-VT) | 18 | 8U5T-14474-BB | |||
| A5 | GD233 (BK) | 10 | F8VB-14474-AA|DU5T-14474-LBB | |||
| A6 | VDB07 (VT-OG) | 22 | 8U5T-14474-BB | |||
| A7 | VDB06 (GY-OG) | 22 | 8U5T-14474-BB | |||
| A8 | * | * | N/A | |||
| A9 | GD347 (BK-VT) | 18 | 8U5T-14474-BB | |||
| A10 | CBB10 (YE-OG) | 22 | 8U5T-14474-BB | |||
| A11 | CLS05 (BU-GY) | 22 | 8U5T-14474-BB | |||
| A12 | CPW16 (BU-GN) | 22 | 8U5T-14474-BB | |||
| A12 | CPW16 (BU-OG) | 22 | 8U5T-14474-BB | |||
| A13 | CPW18 (GY-VT) | 22 | 8U5T-14474-BB | |||
| A14 | RPK01 (WH-GN) | 22 | 8U5T-14474-BB | |||
| A15 | VPK01 (BN-YE) | 22 | 8U5T-14474-BB | |||
| A16 | CLF72 (BN) | 22 | 8U5T-14474-BB | |||
| A17 | * | * | N/A | |||
| A18 | VDN13 (BN) | 22 | 8U5T-14474-BB | |||
| A19 | CBX07 (GN-RD) | 22 | 8U5T-14474-BB | |||
| A20 | SBP08 (VT-RD) | 22 | 8U5T-14474-BB | |||
| A21 | VPK39 (GN-VT) | 22 | 8U5T-14474-BB | |||
| A22 | CPK28 (WH-GN) | 22 | 8U5T-14474-BB | |||
| A23 | CPK31 (YE-GN) | 22 | 8U5T-14474-BB | |||
| A24 | CPK30 (VT-GN) | 22 | 8U5T-14474-BB | |||
| A25 | CPK29 (GY-BU) | 22 | 8U5T-14474-BB | |||
| B1 | CPL51 (BU-GN) | 18 | F8VB-14474-BA|EU5T-14474-EA | |||
| B2 | RR174 (WH-OG) | 22 | 8U5T-14474-BB | |||
| B3 | CPL26 (GN-VT) | 22 | 8U5T-14474-BB | |||
| B4 | VME07 (WH) | 18 | 8U5T-14474-BB|8U5T-14474-CB | |||
| B5 | CPL11 (GY-BN) | 18 | EU5T-14474-EA | |||
| B6 | VR236 (BU-OG) | 22 | 8U5T-14474-BB | |||
| B7 | RME07 (WH-BN) | 18 | 8U5T-14474-BB|8U5T-14474-CB | |||
| B7 | RME07 (WH-BN) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| B8 | GD233 (BK) | 22 | 8U5T-14474-BB | |||
| B9 | * | * | N/A | |||
| B10 | CPM41 (VT) | 18 | 8U5T-14474-BB | |||
| B11 | CPM42 (YE-OG) | 18 | 8U5T-14474-BB | |||
| B12 | * | * | N/A | |||
| B13 | CPW17 (BN-GN) | 22 | 8U5T-14474-BB | |||
| B14 | CBP23 (BN-YE) | 22 | 8U5T-14474-BB | |||
| B15 | CPM43 (WH-VT) | 22 | 8U5T-14474-BB | |||
| B16 | CPM44 (GN-OG) | 22 | 8U5T-14474-BB | |||
| B17 | CPW15 (YE) | 22 | 8U5T-14474-BB | |||

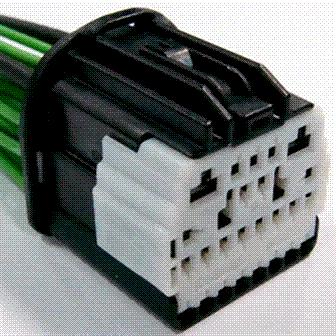

Available Pigtail Kits
Pigtail Kit Part Number WPT-1509
Service Part Number:
JU2Z-14S411-AA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
25
Vehicle Uses:
- Connector - Inline
