Connector End View (C408) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C408 | INLINE | 1440513A409 | See Below | |||||

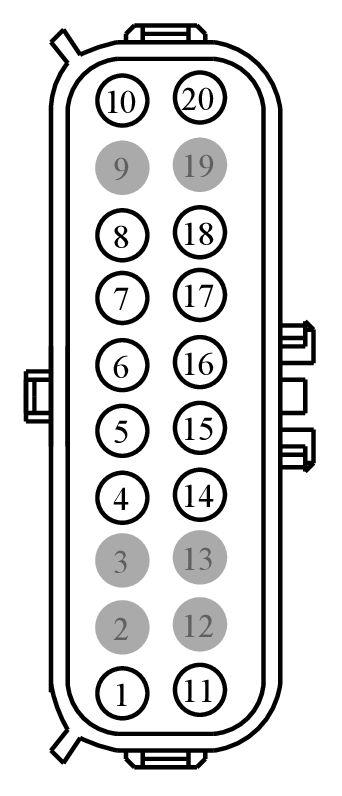

MALE
Harness
14405

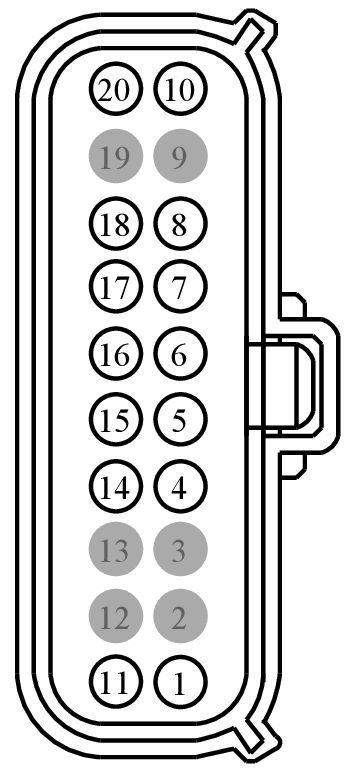

FEMALE
Harness
13A409
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-DA|7C3T-14474-EA | Not Available | |
| BU5T-14474-UA|7C3T-14474-DA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD477 (BU) | 16 | 2L1T-14421-DA | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | VDB06 (GY-OG) | 18 | BU5T-14421-HA | |||
| 5 | VDB06 (GY-OG) | 18 | BU5T-14421-HA | |||
| 6 | CLS23 (GY-YE) | 20 | 2L1T-14421-CA | |||
| 7 | CLS10 (GN-BN) | 16 | 2L1T-14421-DA | |||
| 8 | CBB34 (VT-BN) | 18 | BU5T-14421-HA | |||
| 9 | CAT03 (GY-BN) | 18 | 2L1T-14421-CA | |||
| 10 | CLS27 (GN-OG) | 20 | 2L1T-14421-CA | |||
| 11 | GD477 (BU) | 16 | 2L1T-14421-DA | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | VDB07 (VT-OG) | 18 | BU5T-14421-HA | |||
| 15 | VDB07 (VT-OG) | 18 | BU5T-14421-HA | |||
| 16 | CLS27 (GN-OG) | 20 | 2L1T-14421-CA | |||
| 17 | CLS05 (BU-GY) | 20 | 2L1T-14421-CA | |||
| 18 | CLS30 (VT-WH) | 20 | 2L1T-14421-CA | |||
| 19 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD477 (BU) | 16 | 7C3T-14474-EA | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | VDB06 (GY-OG) | 18 | BU5T-14474-UA | |||
| 4 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 5 | VDB06 (GY-OG) | 18 | BU5T-14474-UA | |||
| 5 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 6 | CLS23 (GY-OG) | 20 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 6 | CLS23 (GY-VT) | 16 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 7 | CLS10 (GN-BN) | 18 | BU5T-14474-UA|7C3T-14474-DA | |||
| 7 | CLS10 (GN-BN) | 20 | BU5T-14474-UA|7C3T-14474-DA | |||
| 7 | CLS10 (GN-VT) | 20 | BU5T-14474-UA|7C3T-14474-DA | |||
| 8 | CBB34 (VT-BN) | 20 | 7C3T-14474-DA | |||
| 9 | * | * | N/A | |||
| 10 | CLS27 (GN-OG) | 20 | 7C3T-14474-DA | |||
| 11 | GD477 (BU) | 16 | 7C3T-14474-EA | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | VDB07 (VT-OG) | 18 | BU5T-14474-UA | |||
| 14 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 15 | VDB07 (VT-OG) | 18 | BU5T-14474-UA | |||
| 15 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 16 | CLS27 (GN-OG) | 16 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 16 | CLS27 (GN-OG) | 20 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 17 | CLS05 (BU-GY) | 18 | BU5T-14474-UA|7C3T-14474-DA | |||
| 17 | CLS05 (BU-GY) | 20 | BU5T-14474-UA|7C3T-14474-DA | |||
| 18 | CLS30 (VT-WH) | 20 | 7C3T-14474-DA | |||
| 19 | * | * | N/A | |||

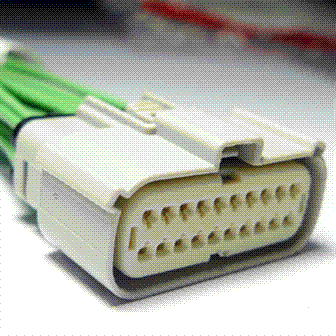

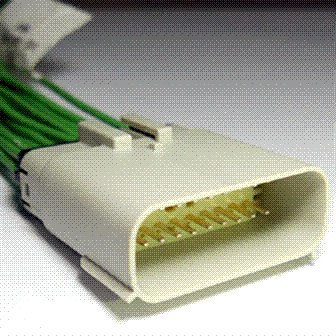

Available Pigtail Kits
Pigtail Kit Part Number WPT-1494
Service Part Number:
HU2Z-14S411-HA
Gauge:
16
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1488
Service Part Number:
HU2Z-14S411-FA
Gauge:
16
Pin material:
Silver
Cavities:
20
Vehicle Uses:
- Connector - Inline
