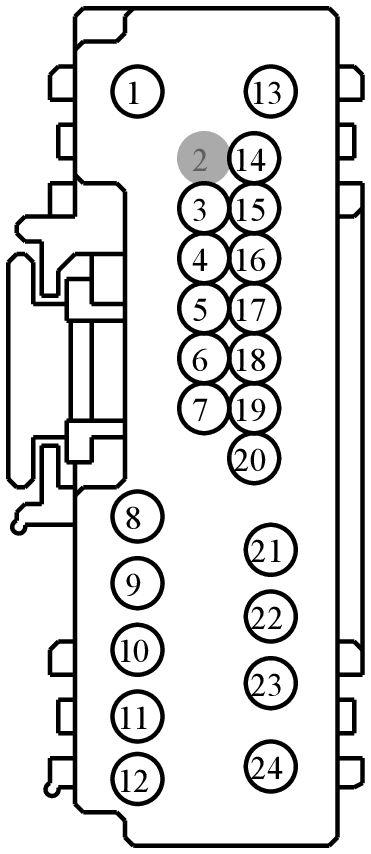

Connector End View (C341B) - DRIVER SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C341B | DRIVER SEAT MODULE (DSM) | 14D231 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBX03 (BU-RD) | 18 | POWER - SEAT # BATTERY LOGIC | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VPS11 (GN-BN) | 18 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | N/A | ||||
| 4 | VPS10 (BU-GN) | 18 | SENSOR - DRIVER SEAT HEIGHT FRONT / TILT | N/A | ||||
| 5 | CPS26 (YE-BU) | 18 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | N/A | ||||
| 6 | CPS24 (GY) | 18 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | N/A | ||||
| 7 | CPS30 (VT-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | N/A | ||||
| 8 | RPS12 (YE-VT) | 18 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | N/A | ||||
| 9 | CPS06 (GN-WH) | 16 | CTRL MOD. - DRIVER SEAT SLIDE REARWARD | N/A | ||||
| 10 | CPS04 (YE-OG) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | N/A | ||||
| 11 | CPS02 (GY-YE) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT DOWN | N/A | ||||
| 12 | CPS01 (GN-BU) | 16 | CTRL MOD. - DRIVER SEAT SLIDE FORWARD | N/A | ||||
| 13 | CPS07 (GY-BN) | 16 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | N/A | ||||
| 14 | VPS09 (BN-BU) | 18 | SENSOR - DRIVER SEAT SLIDE FORWARD/REARWARD | N/A | ||||
| 15 | CPS28 (GN) | 18 | SWITCH - SEAT ADJUST. DRIVER REARWARD | N/A | ||||
| 16 | CPS23 (GN-VT) | 18 | SWITCH - SEAT ADJUST. DRIVER FORWARD | N/A | ||||
| 17 | CPS27 (BU-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | N/A | ||||
| 18 | CPS25 (WH-VT) | 18 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | N/A | ||||
| 19 | CPS29 (WH-BN) | 18 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | N/A | ||||
| 20 | VPS12 (GY-OG) | 18 | SENSOR - DRIVER SEAT RECLINE | N/A | ||||
| 21 | CPS08 (VT-OG) | 16 | CTRL MOD. - DRIVER SEAT RECLINE RECLINE | N/A | ||||
| 22 | CPS05 (BU-WH) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | N/A | ||||
| 23 | CPS03 (VT-GY) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT FRONT / TILT UP | N/A | ||||
| 24 | GD905 (BK-GN) | 18 | GROUND - SEAT # HEATED SEAT DIRTY | N/A | ||||

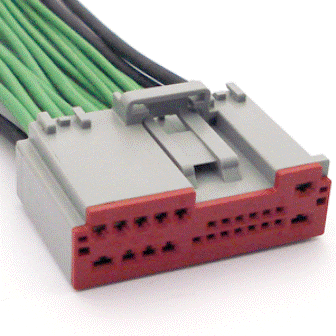

Available Pigtail Kits
Pigtail Kit Part Number WPT-1033
Service Part Number:
9U2Z-14S411-YA
Gauge:
12 14 18
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- Module - Driver Door
- Module - Seat Memory
- Radio
- Radio - Amplifier
