Connector End View (C339) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C339 | INLINE | 14A00514401 | See Below | |||||

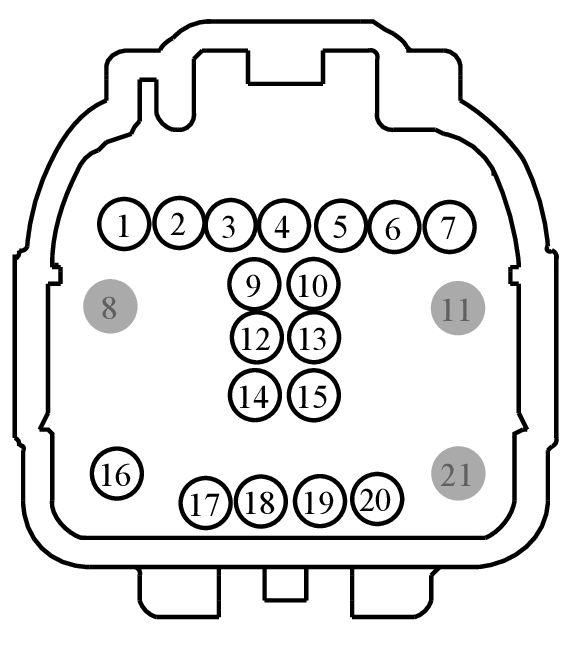

MALE
Harness
14A005

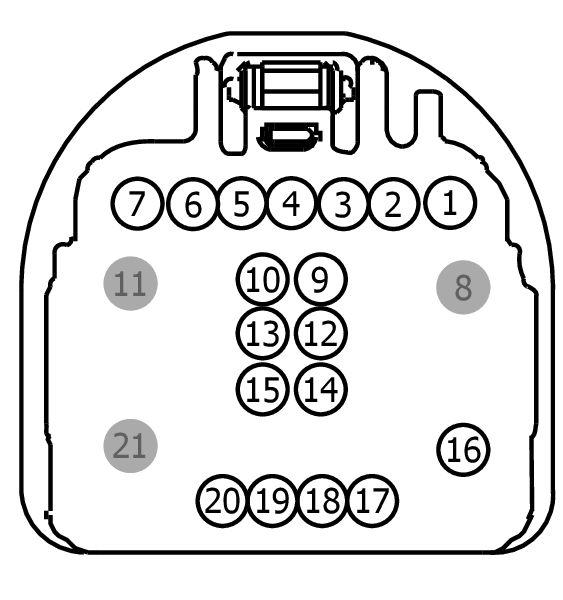

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB|8U5T-14474-CB | Not Available | |
| BU5T-14474-BAA | Not Available | |
| DU5T-14421-FA|9U5T-14421-CA | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SME23 (VT-RD) | 22 | DU5T-14421-FA | |||
| 2 | RPK07 (GN-OG) | 22 | DU5T-14421-FA | |||
| 3 | VPK07 (VT) | 22 | DU5T-14421-FA | |||
| 4 | VMP43 (GN-BU) | 18 | 9U5T-14421-BA | |||
| 5 | VMP44 (VT-GY) | 18 | 9U5T-14421-BA | |||
| 6 | DMP43 (*) | 18 | 9U5T-14421-BA | |||
| 7 | VMP24 (WH) | 22 | DU5T-14421-FA | |||
| 8 | * | * | N/A | |||
| 9 | VME07 (WH) | 22 | DU5T-14421-FA | |||
| 10 | RME07 (WH-BN) | 22 | DU5T-14421-FA | |||
| 11 | * | * | N/A | |||
| 12 | VME09 (WH) | 22 | DU5T-14421-FA|9U5T-14421-CA | |||
| 12 | VME09 (WH-GN) | 20 | DU5T-14421-FA|9U5T-14421-CA | |||
| 13 | RME09 (BN) | 22 | DU5T-14421-FA|9U5T-14421-CA | |||
| 13 | RME09 (BN-YE) | 20 | DU5T-14421-FA|9U5T-14421-CA | |||
| 14 | VME10 (WH-VT) | 22 | DU5T-14421-FA | |||
| 15 | RME10 (WH-OG) | 22 | DU5T-14421-FA | |||
| 16 | DME17 (*) | 18 | EU5T-14421-AA | |||
| 17 | VME12 (BN-WH) | 20 | DU5T-14421-FA|9U5T-14421-CA | |||
| 17 | VME12 (WH) | 22 | DU5T-14421-FA|9U5T-14421-CA | |||
| 18 | RME12 (BN) | 22 | DU5T-14421-FA|9U5T-14421-CA | |||
| 18 | RME12 (BN-BU) | 20 | DU5T-14421-FA|9U5T-14421-CA | |||
| 19 | RME06 (GY-YE) | 18 | 9U5T-14421-BA | |||
| 20 | VME06 (GN) | 18 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SME23 (VT-RD) | 22 | 8U5T-14474-BB | |||
| 2 | RPK07 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 3 | VPK07 (VT) | 22 | 8U5T-14474-BB | |||
| 4 | VMP43 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 5 | VMP44 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 6 | DMP43 (*) | 18 | 8U5T-14474-BB | |||
| 6 | DMP43 (*) | 22 | 8U5T-14474-BB | |||
| 7 | VMP24 (WH) | 22 | 8U5T-14474-BB | |||
| 8 | * | * | N/A | |||
| 9 | VME07 (WH) | 22 | 8U5T-14474-BB | |||
| 10 | RME07 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 11 | * | * | N/A | |||
| 12 | VME09 (WH-GN) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 12 | VME09 (WH-GN) | 22 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 13 | RME09 (BN-YE) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 13 | RME09 (BN-YE) | 22 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 14 | VME10 (WH-VT) | 22 | 8U5T-14474-BB | |||
| 15 | RME10 (WH-OG) | 22 | 8U5T-14474-BB | |||
| 16 | DME17 (*) | 18 | BU5T-14474-BAA | |||
| 17 | VME12 (BN-WH) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 17 | VME12 (BN-WH) | 22 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 18 | RME12 (BN-BU) | 20 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 18 | RME12 (BN-BU) | 22 | 8U5T-14474-BB|8U5T-14474-CB | |||
| 19 | RME06 (GY-YE) | 20 | 8U5T-14474-CB | |||
| 20 | VME06 (GN) | 20 | 8U5T-14474-CB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
