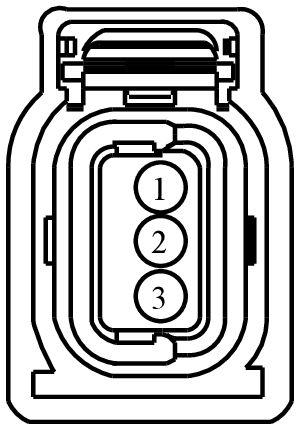

Connector End View (C1087) - MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1087 | MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR | 12B637 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 4R8Q-14474-CA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 4R8Q-14474-CA | ||||
| 2 | VE803 (BU-GN) | 18 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + | 4R8Q-14474-CA | ||||
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT DRIVER SIDE - | 4R8Q-14474-CA | ||||

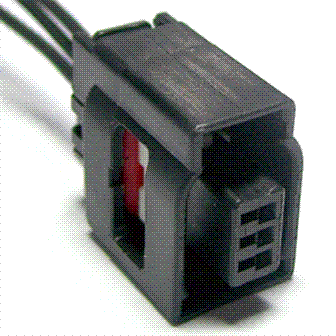

Available Pigtail Kits
Pigtail Kit Part Number WPT-1124
Service Part Number:
AU2Z-14S411-VA
Gauge:
20
Pin material:
Tin
Cavities:
3
Vehicle Uses:
- Sensor - Manifold Absolute Pressure (MAP)
