Connector End View (C1047) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1047 | INLINE | 12B63712A581 | See Below | |||||

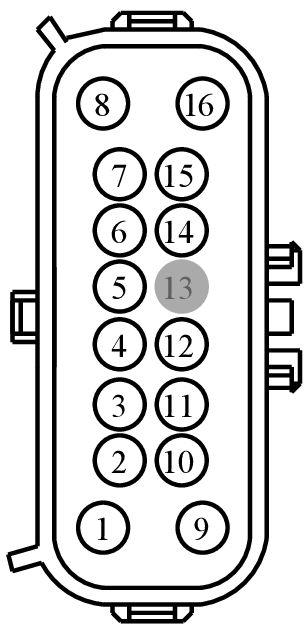

MALE
Harness
12B637

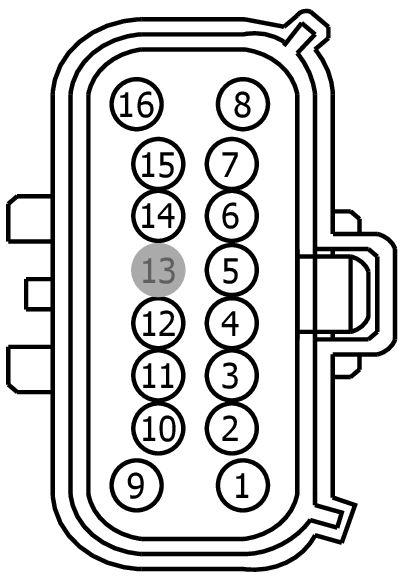

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-BDA | EU2Z-14421-FA | 2.8 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 97BG-14474-BDA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 97BG-14474-BEA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE261 (GY-OG) | 18 | 97BG-14421-BDA | |||
| 2 | CBK03 (GY) | 18 | BU5T-14421-HA | |||
| 3 | LE111 (VT-GN) | 18 | BU5T-14421-HA | |||
| 4 | VE833 (BU-WH) | 18 | BU5T-14421-HA | |||
| 5 | CMC24 (GY) | 18 | BU5T-14421-HA | |||
| 6 | VE759 (GN-BN) | 18 | BU5T-14421-HA | |||
| 7 | RE405 (GN-WH) | 18 | BU5T-14421-HA | |||
| 8 | VE718 (BU-GN) | 18 | 97BG-14421-BDA | |||
| 9 | RE405 (GN-WH) | 18 | 97BG-14421-BDA | |||
| 10 | CBK05 (YE) | 18 | BU5T-14421-HA | |||
| 11 | VE755 (YE-VT) | 18 | BU5T-14421-HA | |||
| 12 | GD131 (BK-GY) | 18 | BU5T-14421-HA | |||
| 13 | * | * | N/A | |||
| 14 | VEC10 (GY-YE) | 18 | BU5T-14421-HA | |||
| 15 | VE203 (VT) | 18 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE261 (GY-OG) | 18 | 97BG-14474-BDA | |||
| 2 | CBK03 (GY) | 18 | BU5T-14474-UA | |||
| 3 | LE111 (VT-GN) | 22 | BU5T-14474-UA | |||
| 4 | VE833 (BU-WH) | 18 | BU5T-14474-UA | |||
| 5 | CMC24 (GY) | 18 | BU5T-14474-UA | |||
| 6 | VE759 (GN-BN) | 18 | BU5T-14474-UA | |||
| 7 | RE405 (GN-WH) | 18 | BU5T-14474-UA | |||
| 8 | VE718 (BU-GN) | 18 | 97BG-14474-BDA | |||
| 9 | RE405 (GN-WH) | 18 | 97BG-14474-BDA | |||
| 10 | CBK05 (YE) | 18 | BU5T-14474-UA | |||
| 11 | VE755 (YE-VT) | 18 | BU5T-14474-UA | |||
| 12 | GD131 (BK-GY) | 18 | BU5T-14474-UA | |||
| 13 | * | * | N/A | |||
| 14 | VEC10 (GY-YE) | 22 | BU5T-14474-UA | |||
| 15 | VE203 (VT) | 22 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1092
Service Part Number:
AU2Z-14S411-AKA
Gauge:
12 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
