Connector End View (C1046) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1046 | INLINE | 14B06012A581 | Not Available | |||||

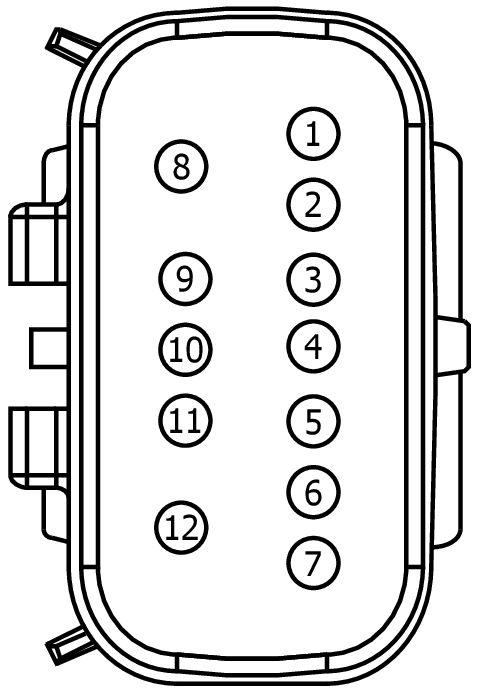

MALE
Harness
14B060

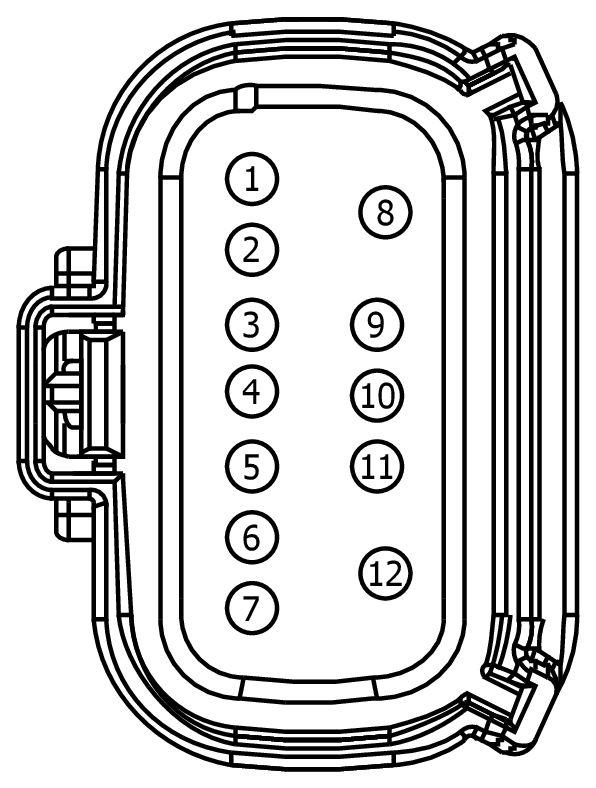

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CH401 (VT-WH) | 18 | BU5T-14421-HA | |||
| 2 | CDC09 (YE) | 18 | BU5T-14421-HA | |||
| 3 | LE424 (YE-GN) | 18 | BU5T-14421-HA | |||
| 4 | RE407 (YE-VT) | 18 | BU5T-14421-HA | |||
| 5 | VH433 (VT-OG) | 18 | BU5T-14421-HA | |||
| 6 | GD131 (BK-GY) | 18 | BU5T-14421-HA | |||
| 7 | VE718 (BU-GN) | 18 | BU5T-14421-HA | |||
| 8 | CDC25 (BN-GN) | 10 | EU5T-14421-BA | |||
| 9 | RE407 (YE-VT) | 18 | BU5T-14421-HA | |||
| 10 | CMC24 (GY) | 20 | 2L1T-14421-CA | |||
| 11 | CDC15 (VT) | 18 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CH401 (VT-WH) | 18 | BU5T-14474-UA | |||
| 2 | CDC09 (YE) | 22 | BU5T-14474-UA | |||
| 3 | LE424 (YE-GN) | 18 | BU5T-14474-UA | |||
| 4 | RE407 (YE-VT) | 18 | BU5T-14474-UA | |||
| 5 | VH433 (VT-OG) | 22 | BU5T-14474-UA | |||
| 6 | GD131 (BK-GY) | 18 | BU5T-14474-UA | |||
| 7 | VE718 (BU-GN) | 18 | BU5T-14474-UA | |||
| 8 | CDC25 (BN-GN) | 10 | F8VB-14474-AA | |||
| 9 | RE407 (YE-VT) | 18 | BU5T-14474-UA | |||
| 10 | CMC24 (GY) | 18 | BU5T-14474-UA | |||
| 11 | CDC15 (VT) | 22 | BU5T-14474-UA | |||
