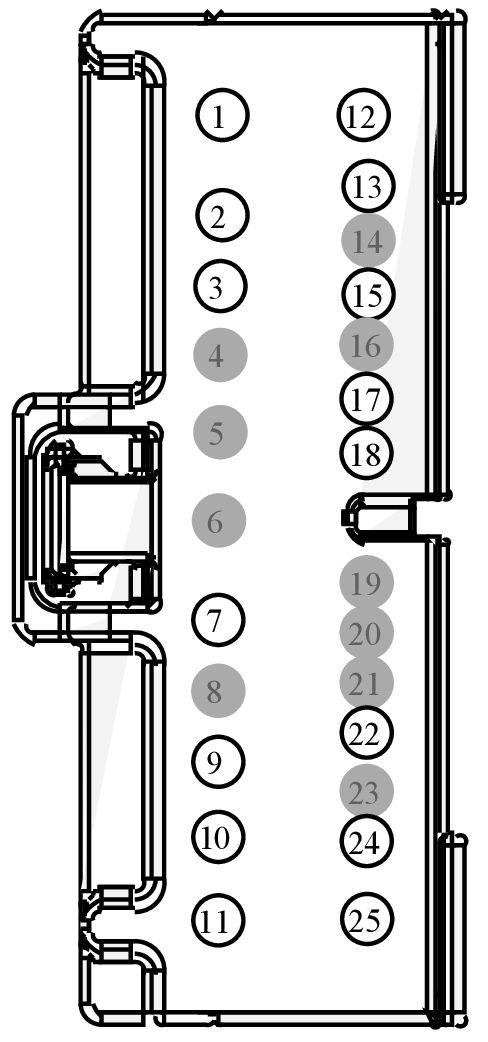

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1035C | BATTERY JUNCTION BOX (BJB) | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAT09 (GN) | 10 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) | F8VB-14474-AA | ||||
| 2 | CBB68 (GY-VT) | 16 | FUSE - 68 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 3 | SBB91 (BU-RD) | 20 | FUSE - 91 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CBB70 (YE-BU) | 16 | FUSE - 70 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CPSC8 (GN-OG) | 20 | RELAY - SEAT MULTICONTOUR | 7C3T-14474-DA | ||||
| 10 | CBB66 (BU-WH) | 16 | FUSE - 66 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 11 | SBB69 (GY-RD) | 10 | FUSE - 69 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 12 | CAT06 (YE) | 10 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) | F8VB-14474-AA | ||||
| 13 | CLS19 (VT-OG) | 22 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | 8U5T-14474-BB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | CLS18 (GY-BN) | 22 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | 8U5T-14474-BB | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | CBB33 (WH-BN) | 22 | FUSE - 33 OR CIRCUIT BREAKER | 8U5T-14474-BB | ||||
| 18 | CDC55 (BN-VT) | 22 | RELAY - RUN START | 8U5T-14474-BB | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | CLN09 (YE-GN) | 18 | RELAY - BATTERY SAVER (E. G. SWITCH OFF INTERIOR LIGHTING) | 8U5T-14474-BB | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | GD131 (BK-GN) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | 8U5T-14474-BB | ||||
| 25 | SBB67 (BU-RD) | 10 | FUSE - 67 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||

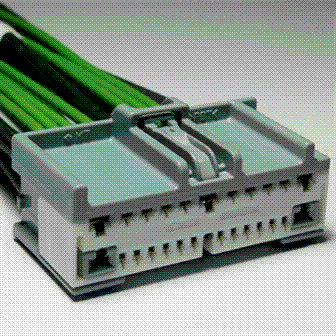

Available Pigtail Kits
Pigtail Kit Part Number WPT-1564
Service Part Number:
JU2Z-14S411-ATA
Gauge:
12 16 20
Pin material:
Tin & Silver
Cavities:
25
Vehicle Uses:
- Junction Box - Power Distribution
