Connector End View (C1035B) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1035B | BATTERY JUNCTION BOX (BJB) | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BB|BU5T-14474-AC | Not Available | |
| XF2T-14474-BA | EU2Z-14474-AA | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB65 (RD) | 18 | FUSE - 65 OR CIRCUIT BREAKER | XF2T-14474-BA | ||||
| 2 | CAT03 (GY-BN) | 18 | CTRL MOD. - TRAILER TOW # BACKUP LAMPS | 7C3T-14474-DA | ||||
| 3 | SBB83 (BU-RD) | 18 | FUSE - 83 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 4 | CPM43 (WH-VT) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE IN (IF PLUS) | 7C3T-14474-CA | ||||
| 5 | GD131 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | 7C3T-14474-CA | ||||
| 6 | CDC25 (BN-GN) | 10 | RELAY - STARTER | F8VB-14474-AA | ||||
| 7 | CBB64 (VT-GN) | 16 | FUSE - 64 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 8 | SBB81 (RD) | 20 | FUSE - 81 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 9 | CBB62 (GN-OG) | 16 | FUSE - 62 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 10 | CPM44 (GN-OG) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE OUT (IF PLUS) | 7C3T-14474-CA | ||||
| 11 | SBB61 (GY-RD) | 10 | FUSE - 61 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CPM42 (YE-OG) | 18 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE OUT (IF PLUS) | 8U5T-14474-BB | ||||
| 14 | CDC54 (WH-GN) | 18 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | 8U5T-14474-BB | ||||
| 15 | GD131 (BK-GY) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT | 8U5T-14474-BB | ||||
| 16 | CLN72 (GY) | 22 | CTRL MOD. - ENGINE COMPARTMENT LAMP | 8U5T-14474-BB | ||||
| 17 | CDC12 (YE) | 18 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | 8U5T-14474-BB|BU5T-14474-AC | ||||
| 18 | CDC72 (BN-WH) | 22 | CTRL MOD. - POWER OUTLET DISABLE OR RESET | 8U5T-14474-BB | ||||
| 19 | CDC71 (YE-GY) | 22 | CTRL MOD. - POWER OUTLET ENABLE OR SET | 8U5T-14474-BB | ||||
| 20 | CPM41 (VT) | 18 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE IN (IF PLUS) | 8U5T-14474-BB | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | SBB80 (VT-RD) | 18 | FUSE - 80 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||

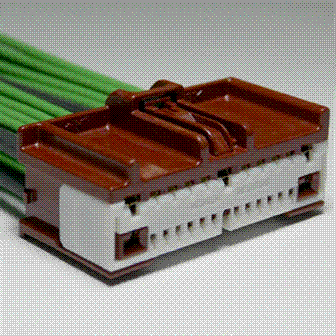

Available Pigtail Kits
Pigtail Kit Part Number WPT-1571
Service Part Number:
JU2Z-14S411-AUA
Gauge:
12 16 20
Pin material:
Tin & Silver
Cavities:
25
Vehicle Uses:
- Junction Box - Power Distribution
