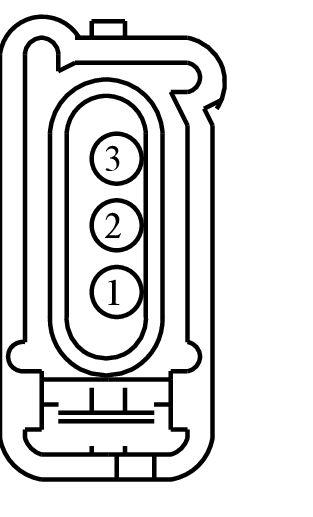

Connector End View (C1023) - PARK / TURN LAMP, LEFT FRONT
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1023 | PARK / TURN LAMP, LEFT FRONT | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ADA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD129 (BK-YE) | 18 | GROUND - HEADLAMP PANEL/GOR LEFT | 97BG-14474-ADA | ||||
| 2 | CLS05 (BU-GY) | 18 | CTRL MOD. - PARK LAMPS 1 | 97BG-14474-ADA | ||||
| 3 | CLS21 (BU-GN) | 18 | CTRL MOD. - TURN LAMP LEFT FRONT | 97BG-14474-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1167
Service Part Number:
3U2Z-14S411-FHAB
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Lamp - Front Cornering/Turn
- Lamp - Front Park
- Lamp - Front Turn
- Lamp - Front Turn/ Marker
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn
- Lamp - Park/Turn/Stop
- Lamp - Rear Park
- Lamp - Reverse
- Lamp - Stop
