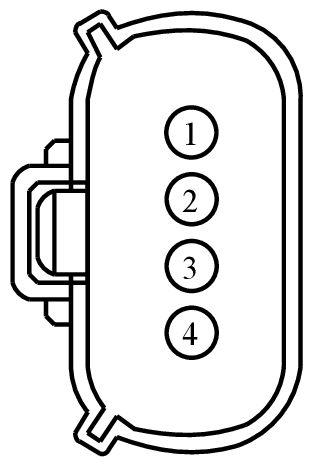

Connector End View (C1021) - HEADLAMP, LEFT
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1021 | HEADLAMP, LEFT | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | BU5T-14474-UA | ||||
| 2 | CLF02 (GY-BN) | 18 | CTRL MOD. - BEAM HIGH LEFT | 7C3T-14474-DA | ||||
| 3 | GD129 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR LEFT | 7C3T-14474-DA | ||||
| 4 | GD129 (BK-GN) | 16 | GROUND - HEADLAMP PANEL/GOR LEFT | 7C3T-14474-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-925
Service Part Number:
8U2Z-14S411-TA
Gauge:
14
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- A/C Compressor Clutch
- Lamp - Headlamp - High/Low Beam
