Connector End View (C1010) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1010 | INLINE | 7C07812A581 | Not Available | |||||

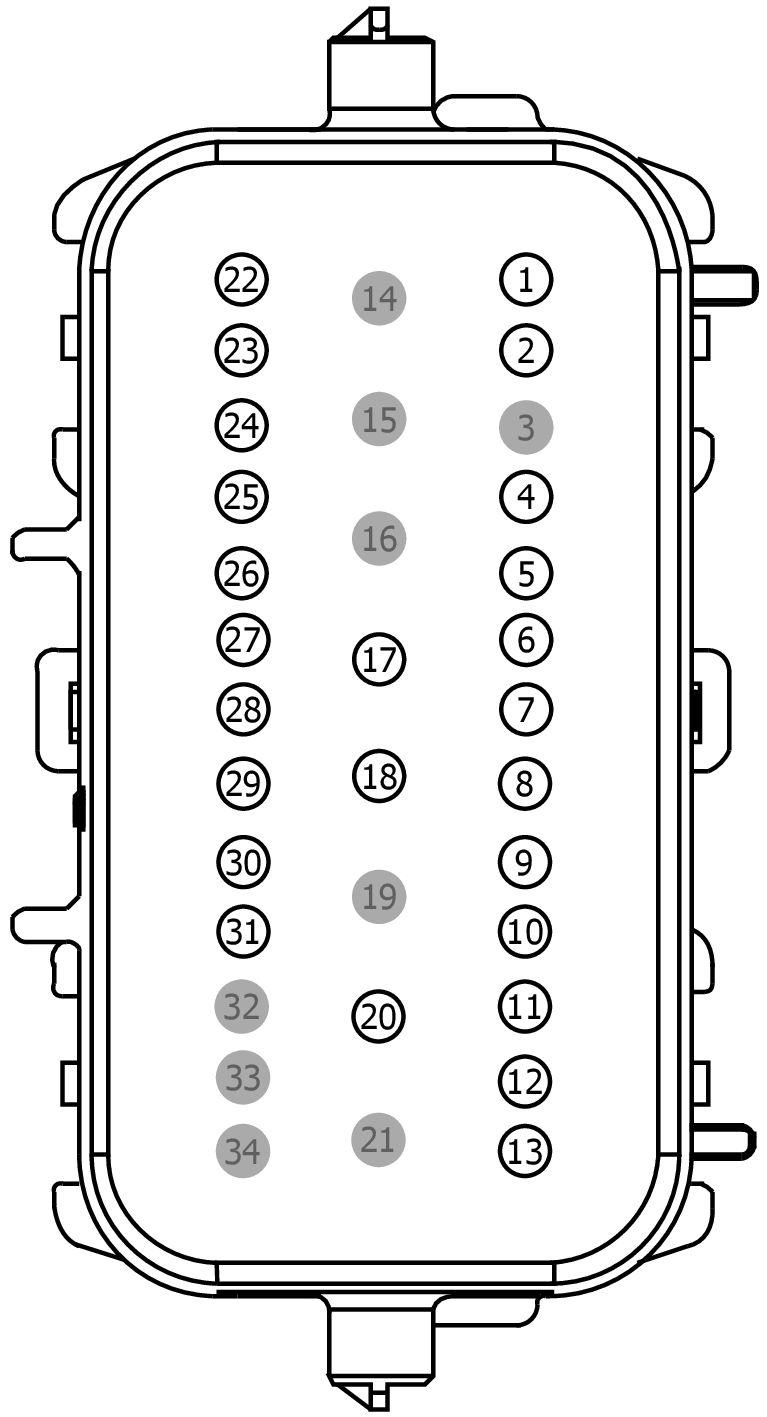

MALE
Harness
7C078

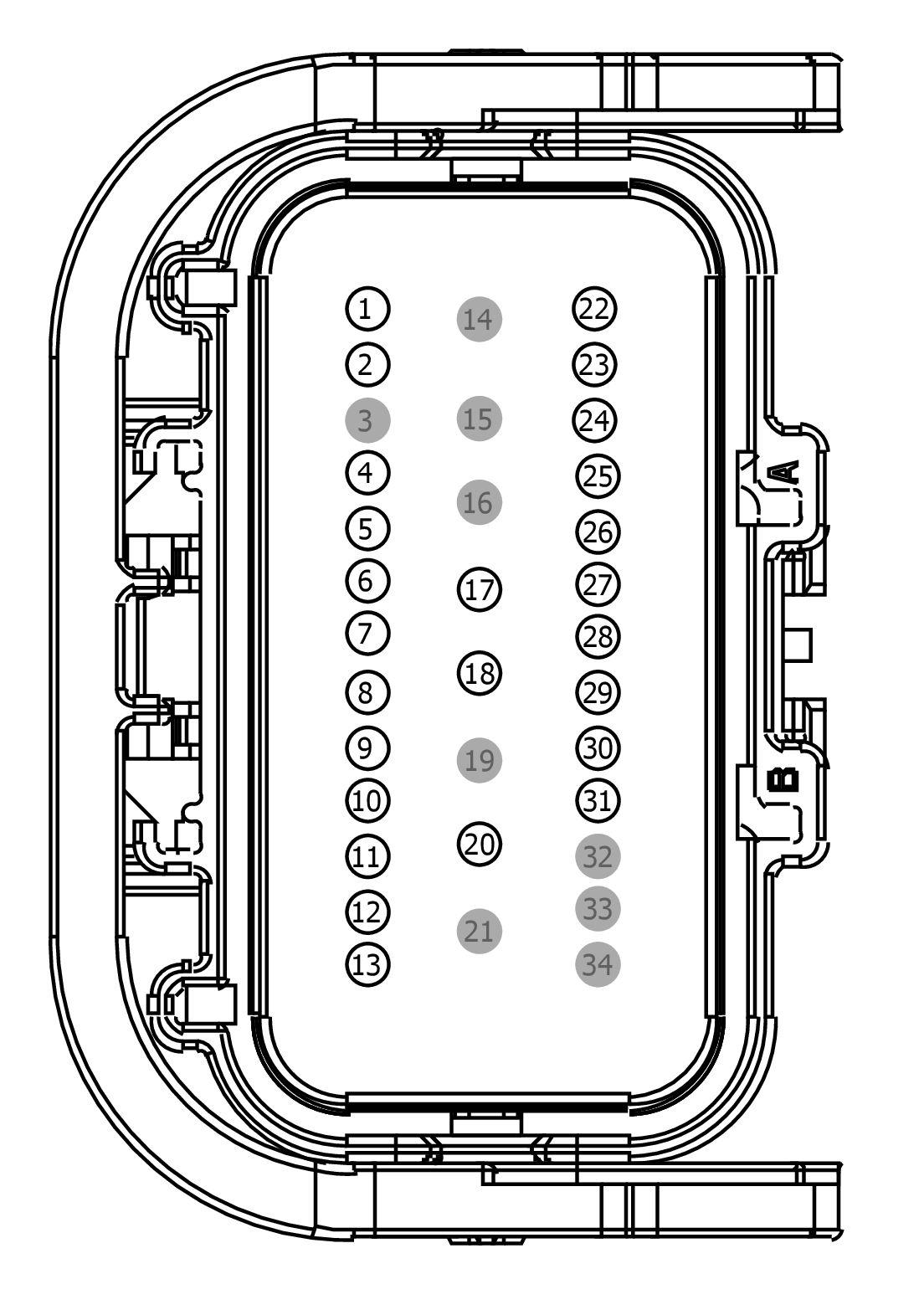

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | LE111 (VT-GN) | 20 | 2L1T-14421-CA | |||
| 2 | CET25 (BU-GN) | 18 | 2L1T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | RET24 (BN-BU) | 20 | 2L1T-14421-CA | |||
| 5 | RET04 (YE-OG) | 20 | 2L1T-14421-CA | |||
| 6 | VET33 (WH-OG) | 20 | 2L1T-14421-CA | |||
| 7 | CET10 (BU-GY) | 20 | 2L1T-14421-CA | |||
| 8 | CET11 (GN-OG) | 20 | 2L1T-14421-CA | |||
| 9 | CET05 (BU-GN) | 20 | 2L1T-14421-CA | |||
| 10 | CET06 (GN-BN) | 20 | 2L1T-14421-CA | |||
| 11 | CET07 (GY-OG) | 20 | 2L1T-14421-CA | |||
| 12 | CET08 (BN-WH) | 20 | 2L1T-14421-CA | |||
| 13 | CET09 (YE-VT) | 20 | 2L1T-14421-CA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CCF08 (GY-OG) | 18 | 8U5T-14421-CA | |||
| 18 | CCF07 (BN-GN) | 18 | 8U5T-14421-CA | |||
| 19 | * | * | N/A | |||
| 20 | CCF03 (GY-BN) | 18 | 8U5T-14421-CA | |||
| 21 | * | * | N/A | |||
| 22 | VET27 (BN-YE) | 20 | 2L1T-14421-CA | |||
| 23 | VET32 (VT) | 20 | 2L1T-14421-CA | |||
| 24 | RE407 (YE-VT) | 20 | 2L1T-14421-CA | |||
| 25 | RCF09 (BN-WH) | 18 | 2L1T-14421-BA | |||
| 26 | CCF17 (WH-OG) | 18 | 2L1T-14421-BA | |||
| 27 | CCF16 (VT-GN) | 18 | BU5T-14421-HA | |||
| 28 | CCF15 (BN-YE) | 18 | 2L1T-14421-BA | |||
| 29 | CCF14 (GN-OG) | 18 | 2L1T-14421-BA | |||
| 30 | CCF22 (BU-OG) | 18 | 2L1T-14421-CA | |||
| 31 | CCF06 (BU-GN) | 18 | 2L1T-14421-CA | |||
| 32 | * | * | N/A | |||
| 33 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | LE111 (VT-GN) | 18 | BU5T-14474-UA | |||
| 2 | CET25 (BU-GN) | 20 | 7C3T-14474-DA | |||
| 3 | * | * | N/A | |||
| 4 | RET24 (BN-BU) | 20 | 7C3T-14474-DA | |||
| 5 | RET04 (YE-OG) | 18 | BU5T-14474-UA | |||
| 6 | VET33 (WH-OG) | 18 | BU5T-14474-UA | |||
| 7 | CET10 (BU-GY) | 18 | BU5T-14474-UA | |||
| 8 | CET11 (GN-OG) | 18 | BU5T-14474-UA | |||
| 9 | CET05 (BU-GN) | 18 | BU5T-14474-UA | |||
| 10 | CET06 (GN-BN) | 18 | BU5T-14474-UA | |||
| 11 | CET07 (GY-OG) | 18 | BU5T-14474-UA | |||
| 12 | CET08 (BN-WH) | 18 | BU5T-14474-UA | |||
| 13 | CET09 (YE-VT) | 18 | BU5T-14474-UA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CCF08 (GY-OG) | 18 | EU5T-14474-EA | |||
| 18 | CCF07 (BN-GN) | 18 | EU5T-14474-EA | |||
| 19 | * | * | N/A | |||
| 20 | CCF03 (GY-BN) | 18 | EU5T-14474-EA | |||
| 21 | * | * | N/A | |||
| 22 | VET27 (BN-YE) | 18 | BU5T-14474-UA | |||
| 23 | VET32 (VT) | 18 | BU5T-14474-UA | |||
| 24 | RE407 (YE-VT) | 18 | BU5T-14474-UA | |||
| 25 | RCF09 (BN-WH) | 18 | BU5T-14474-UA | |||
| 26 | CCF17 (WH-OG) | 18 | BU5T-14474-UA | |||
| 27 | CCF16 (VT-GN) | 18 | BU5T-14474-UA | |||
| 28 | CCF15 (BN-YE) | 18 | BU5T-14474-UA | |||
| 29 | CCF14 (GN-OG) | 18 | BU5T-14474-UA | |||
| 30 | CCF22 (BU-OG) | 18 | BU5T-14474-UA | |||
| 31 | CCF06 (BU-GN) | 18 | BU5T-14474-UA | |||
| 32 | * | * | N/A | |||
| 33 | * | * | N/A | |||
