Connector End View (C327) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C327 | INLINE | 1440514A005 | See Below | |||||

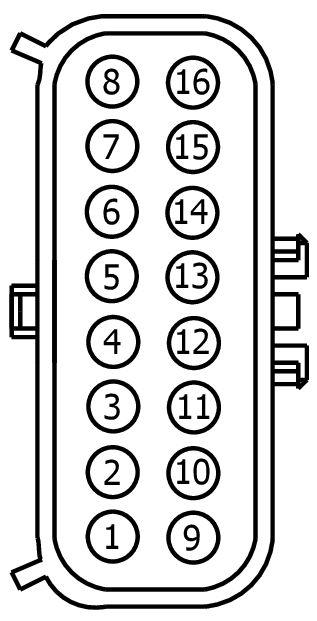

MALE
Harness
14405

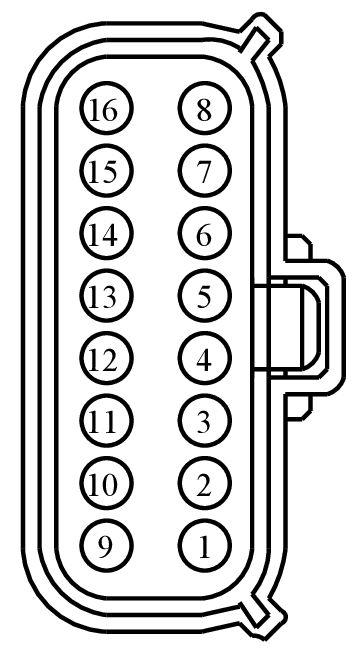

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA|2L1T-14421-DA | Not Available | |
| 2L1T-14421-DA|BU5T-14421-HA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB25 (GN-OG) | 18 | BU5T-14421-HA | |||
| 2 | VDB26 (GY-BU) | 18 | BU5T-14421-HA | |||
| 3 | VDB06 (GY-OG) | 18 | BU5T-14421-HA | |||
| 3 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 4 | VDB07 (VT-OG) | 18 | BU5T-14421-HA | |||
| 4 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 5 | CLS23 (GY-YE) | 20 | 2L1T-14421-CA | |||
| 6 | CLS27 (GN-OG) | 20 | 2L1T-14421-CA | |||
| 7 | CLS23 (GY-BN) | 16 | 2L1T-14421-CA|2L1T-14421-DA | |||
| 7 | CLS23 (GY-YE) | 20 | 2L1T-14421-CA|2L1T-14421-DA | |||
| 8 | CLS27 (GN-OG) | 20 | 2L1T-14421-CA|2L1T-14421-DA | |||
| 8 | CLS27 (GN-VT) | 16 | 2L1T-14421-CA|2L1T-14421-DA | |||
| 9 | CPL60 (BN-YE) | 22 | BU5T-14421-HA | |||
| 10 | VDB07 (VT-OG) | 18 | BU5T-14421-HA | |||
| 10 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 11 | VDB06 (GY-OG) | 18 | BU5T-14421-HA | |||
| 11 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 12 | CLN06 (WH) | 18 | BU5T-14421-HA | |||
| 13 | CLS55 (GN-BU) | 22 | BU5T-14421-HA | |||
| 14 | VDB28 (GY-VT) | 18 | BU5T-14421-HA | |||
| 15 | VDB27 (VT-GN) | 18 | BU5T-14421-HA | |||
| 16 | CBB34 (VT-BN) | 16 | 2L1T-14421-DA|BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB25 (GN-OG) | 18 | BU5T-14474-UA | |||
| 2 | VDB26 (GY-BU) | 18 | BU5T-14474-UA | |||
| 3 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 4 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 5 | CLS23 (GY-OG) | 20 | 7C3T-14474-DA | |||
| 6 | CLS27 (GN-OG) | 20 | 7C3T-14474-DA | |||
| 7 | CLS23 (GY-OG) | 20 | 7C3T-14474-DA | |||
| 8 | CLS27 (GN-OG) | 20 | 7C3T-14474-DA | |||
| 9 | CPL60 (BN-YE) | 22 | BU5T-14474-UA | |||
| 10 | VDB07 (VT-OG) | 22 | BU5T-14474-UA | |||
| 11 | VDB06 (GY-OG) | 22 | BU5T-14474-UA | |||
| 12 | CLN06 (WH) | 18 | BU5T-14474-UA | |||
| 13 | CLS55 (GN-BU) | 22 | BU5T-14474-UA | |||
| 14 | VDB28 (GY-VT) | 18 | BU5T-14474-UA | |||
| 15 | VDB27 (VT-GN) | 18 | BU5T-14474-UA | |||

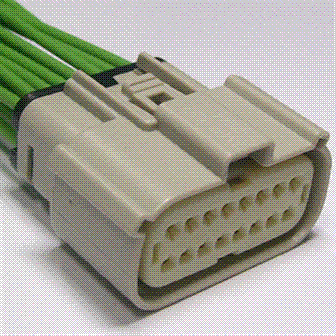

Available Pigtail Kits
Pigtail Kit Part Number WPT-1320
Service Part Number:
DU2Z-14S411-RA
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Mating Connector WPT-1321
