Connector End View (C316) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C316 | INLINE | 14A00514405 | Not Available | |||||

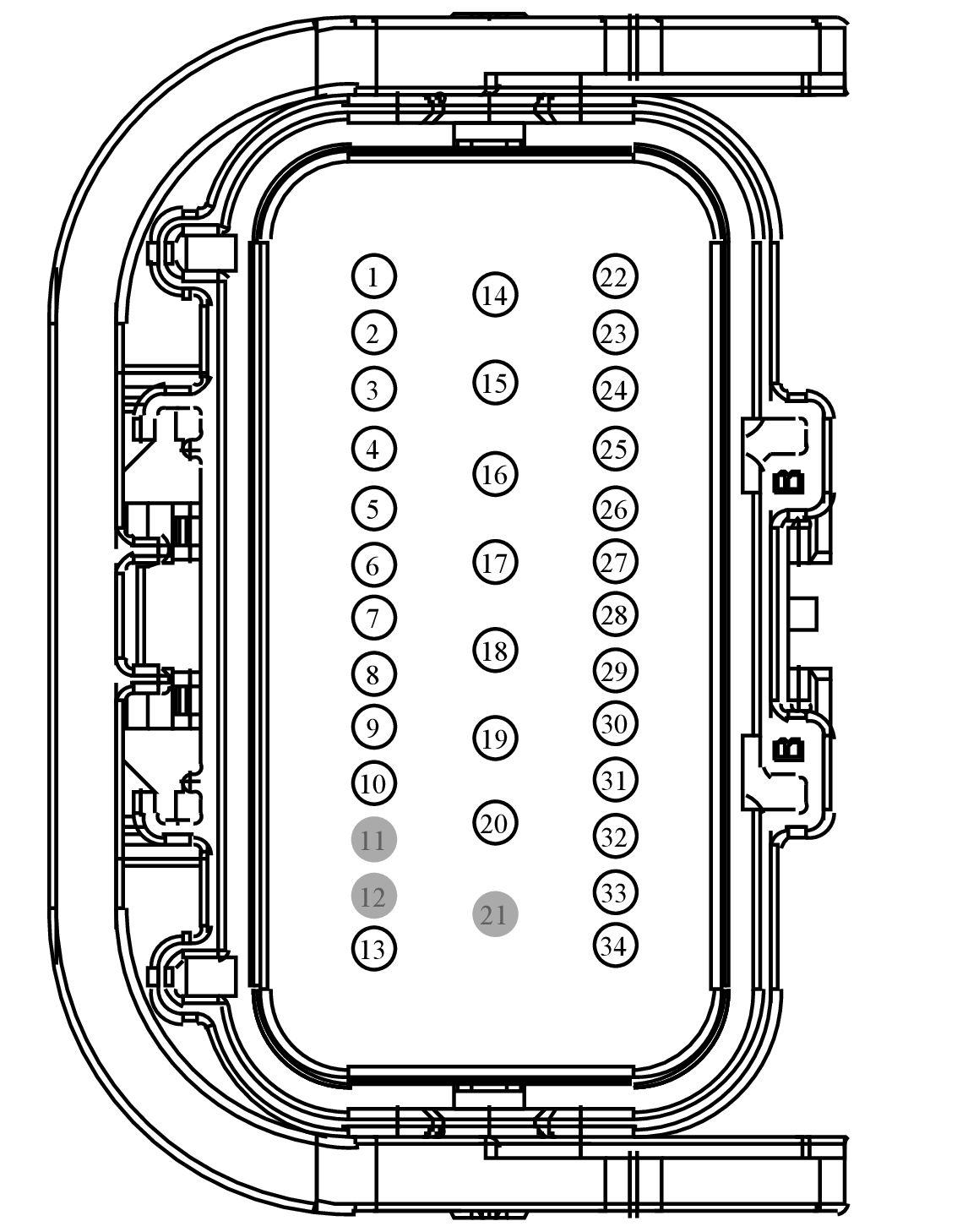

MALE
Harness
14A005

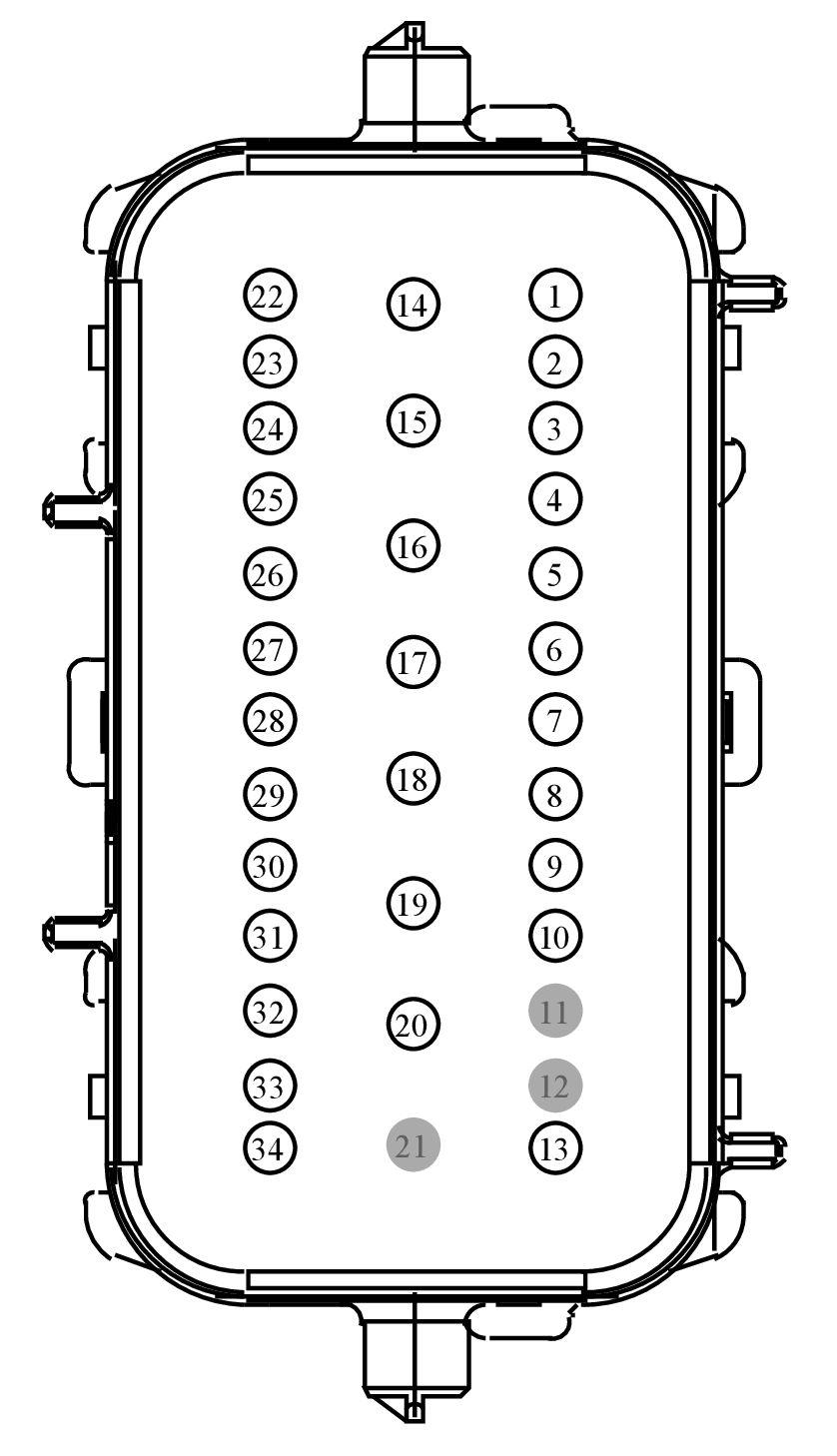

FEMALE
Harness
14405
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA|2L1T-14421-BA | Not Available | |
| EU5T-14474-GA | Not Available | |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.8 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP43 (GN-BU) | 18 | BU5T-14421-HA|2L1T-14421-BA | |||
| 2 | VMP44 (VT-GY) | 18 | BU5T-14421-HA|2L1T-14421-BA | |||
| 3 | DMP43 (BK) | 18 | BU5T-14421-HA|2L1T-14421-BA | |||
| 4 | VMP24 (WH) | 22 | 2L1T-14421-BA | |||
| 5 | VMC23 (GN-OG) | 22 | BU5T-14421-HA | |||
| 6 | RMC33 (WH-VT) | 22 | BU5T-14421-HA | |||
| 7 | CPL44 (YE-RD) | 18 | 2L1T-14421-BA | |||
| 8 | VPK06 (GY-VT) | 22 | 2L1T-14421-BA | |||
| 9 | RPK08 (BN-VT) | 22 | 2L1T-14421-BA | |||
| 10 | CLN13 (WH-BU) | 22 | 2L1T-14421-BA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | VMP16 (YE-GY) | 18 | 2L1T-14421-BA | |||
| 14 | CAT14 (OG) | 10 | 8U5T-14421-CA|8U5T-14421-BA | |||
| 14 | CAT14 (OG) | 18 | 8U5T-14421-CA|8U5T-14421-BA | |||
| 15 | CAT06 (YE) | 10 | 8U5T-14421-CA | |||
| 16 | CAT09 (GN) | 10 | 8U5T-14421-CA | |||
| 17 | CPL13 (BN-GN) | 16 | 8U5T-14421-CA | |||
| 18 | CAT19 (BU) | 12 | 8U5T-14421-BA | |||
| 19 | CPL11 (GY-BN) | 16 | 8U5T-14421-CA | |||
| 20 | CPL10 (GN-WH) | 18 | 8U5T-14421-CA | |||
| 21 | * | * | N/A | |||
| 22 | CLS18 (GY-BN) | 18 | 2L1T-14421-BA | |||
| 23 | CLS19 (VT-OG) | 18 | 2L1T-14421-BA | |||
| 24 | CLS54 (BU-OG) | 18 | 2L1T-14421-BA | |||
| 25 | CLS05 (BU-GY) | 20 | 2L1T-14421-CA | |||
| 26 | VMP15 (YE-GN) | 22 | 2L1T-14421-BA | |||
| 27 | VMP14 (WH-OG) | 22 | 2L1T-14421-BA | |||
| 28 | CLS10 (GN-BN) | 16 | 2L1T-14421-DA | |||
| 29 | VMC11 (YE-VT) | 22 | BU5T-14421-HA | |||
| 30 | RMC32 (GN-BU) | 22 | 2L1T-14421-BA | |||
| 31 | RMP07 (GN-WH) | 22 | 2L1T-14421-BA | |||
| 32 | VMP17 (YE-OG) | 22 | 2L1T-14421-BA | |||
| 33 | LMP07 (BU-WH) | 22 | 2L1T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP43 (GN-BU) | 18 | BU5T-14474-UA | |||
| 1 | VMP43 (GN-BU) | 22 | BU5T-14474-UA | |||
| 2 | VMP44 (VT-GY) | 18 | BU5T-14474-UA | |||
| 2 | VMP44 (VT-GY) | 22 | BU5T-14474-UA | |||
| 3 | DMP43 (BK) | 18 | BU5T-14474-UA | |||
| 4 | VMP24 (WH) | 22 | BU5T-14474-UA | |||
| 4 | VMP24 (WH-GN) | 18 | BU5T-14474-UA | |||
| 5 | VMC23 (GN-OG) | 20 | 7C3T-14474-DA | |||
| 6 | RMC33 (WH-VT) | 20 | 7C3T-14474-DA | |||
| 7 | CPL44 (YE-RD) | 18 | BU5T-14474-UA | |||
| 8 | VPK06 (GY-VT) | 18 | BU5T-14474-UA | |||
| 9 | RPK08 (BN-VT) | 18 | BU5T-14474-UA | |||
| 10 | CLN13 (WH-BU) | 22 | BU5T-14474-UA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | VMP16 (YE-GY) | 22 | BU5T-14474-UA | |||
| 14 | CAT14 (OG) | 12 | EU5T-14474-GA | |||
| 15 | CAT06 (YE) | 10 | EU5T-14474-FA | |||
| 16 | CAT09 (GN) | 10 | EU5T-14474-FA | |||
| 17 | CPL13 (BN-GN) | 16 | EU5T-14474-FA | |||
| 18 | CAT19 (BU) | 12 | EU5T-14474-GA | |||
| 19 | CPL11 (GY-BN) | 16 | EU5T-14474-FA | |||
| 20 | CPL10 (GN-WH) | 18 | EU5T-14474-EA | |||
| 21 | * | * | N/A | |||
| 22 | CLS18 (GY-BN) | 18 | BU5T-14474-UA | |||
| 23 | CLS19 (VT-OG) | 18 | BU5T-14474-UA | |||
| 24 | CLS54 (BU-OG) | 18 | BU5T-14474-UA | |||
| 25 | CLS05 (BU-GY) | 16 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 25 | CLS05 (BU-GY) | 20 | 7C3T-14474-DA|7C3T-14474-EA | |||
| 26 | VMP15 (YE-GN) | 22 | BU5T-14474-UA | |||
| 27 | VMP14 (WH-OG) | 22 | BU5T-14474-UA | |||
| 28 | CLS10 (GN-BN) | 16 | 7C3T-14474-EA | |||
| 29 | VMC11 (YE-BU) | 20 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 29 | VMC11 (YE-VT) | 18 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 30 | RMC32 (GN-BU) | 18 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 30 | RMC32 (GN-VT) | 20 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 31 | RMP07 (GN-WH) | 22 | BU5T-14474-UA | |||
| 32 | VMP17 (YE-OG) | 22 | BU5T-14474-UA | |||
| 33 | LMP07 (BU-WH) | 22 | BU5T-14474-UA | |||
| 34 | CLN06 (WH) | 20 | 7C3T-14474-DA | |||
