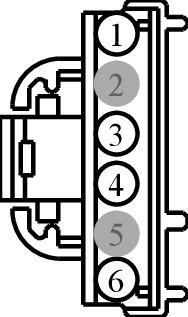

Connector End View (C301) - AC OUTLET 2
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C301 | AC OUTLET 2 | 14B079 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYA01 (OG-GN) | 20 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | 3F2T-14474-RA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | 3F2T-14474-SA | ||||
| 4 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | 3F2T-14474-SA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | HYA02 (OG-WH) | 20 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | 3F2T-14474-RA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1006
Service Part Number:
7U2Z-14S411-NB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Lamp - Dimmer Switch
- Module - Front Interface
- Switch - Adjustable Pedal
- Switch - Dimmer
- Switch - Dimmer (Instrument Panel)
- Switch - Message Center
- Switch - Power Window - Passenger (Front)
