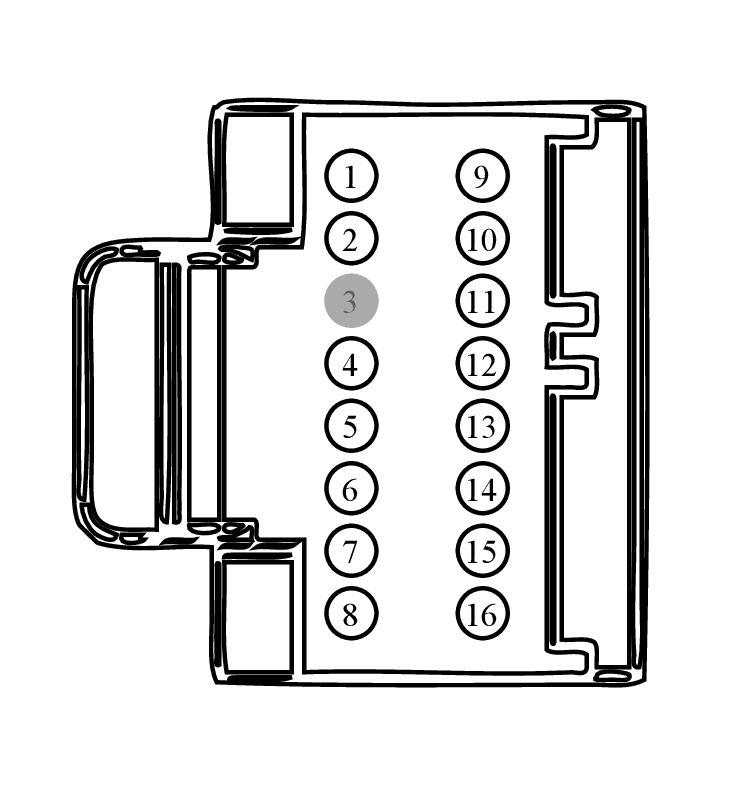

Connector End View (C290B) - GENERIC FUNCTION MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C290B | GENERIC FUNCTION MODULE | 14A303 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAC50 (VT-GN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 2 | CAC51 (BU-OG) | 22 | #N/A | 9U5T-14474-DB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CAC47 (VT-OG) | 22 | #N/A | 9U5T-14474-DB | ||||
| 5 | CAC43 (VT-GY) | 22 | #N/A | 9U5T-14474-DB | ||||
| 6 | CAC39 (YE-VT) | 22 | #N/A | 9U5T-14474-DB | ||||
| 7 | CAC40 (BN-GN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 8 | CAC44 (WH-OG) | 22 | #N/A | 9U5T-14474-DB | ||||
| 9 | CAC48 (WH-GN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 10 | CAC46 (BN-VT) | 22 | #N/A | 9U5T-14474-DB | ||||
| 11 | CAC49 (BN-YE) | 22 | #N/A | 9U5T-14474-DB | ||||
| 12 | CAC45 (WH-VT) | 22 | #N/A | 9U5T-14474-DB | ||||
| 13 | CAC41 (GY-BN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 14 | CAC37 (YE-GN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 15 | CAC42 (WH-BN) | 22 | #N/A | 9U5T-14474-DB | ||||
| 16 | CAC38 (BU-BN) | 22 | #N/A | 9U5T-14474-DB | ||||

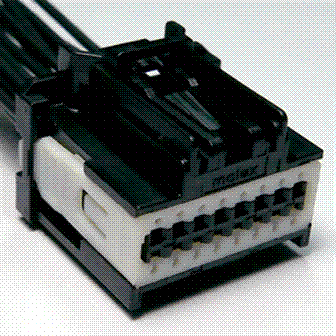

Available Pigtail Kits
Pigtail Kit Part Number WPT-1560
Service Part Number:
JU2Z-14S411-APA
Gauge:
20
Pin material:
Tin
Cavities:
16
Vehicle Uses:
- Instrument Cluster
- Module - Seat Memory
- Module - Upfitter Interface
- Radio - Amplifier
