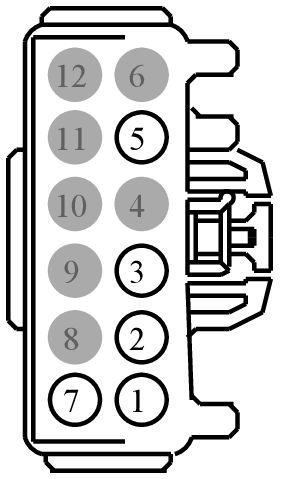

Connector End View (C263C) - AUXILIARY LAMP MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C263C | AUXILIARY LAMP MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR | 97BG-14474-BAA | ||||
| 2 | CLS27 (GN-OG) | 18 | CTRL MOD. - TURN LAMP RIGHT REAR | 97BG-14474-BAA | ||||
| 3 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | 97BG-14474-BBA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CLF04 (BN-BU) | 18 | CTRL MOD. - BEAM LOW LEFT | 97BG-14474-BAA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CLF05 (BU-GN) | 18 | CTRL MOD. - BEAM LOW RIGHT | 97BG-14474-BAA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||

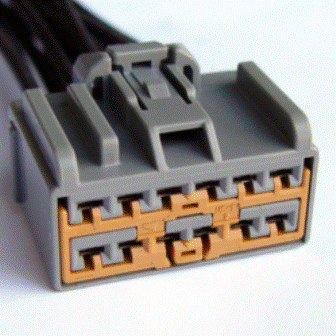

Available Pigtail Kits
Pigtail Kit Part Number WPT-396
Service Part Number:
3U2Z-14S411-BKA
Gauge:
12
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Liftgate
- Switch - Headlamp
- Switch - Seat (driver)
- Switch - Seat (passenger)
