Connector End View (C263) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C263 | INLINE | 14A00514401 | See Below | |||||

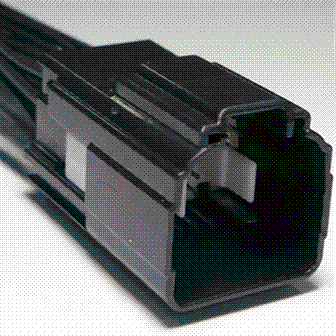

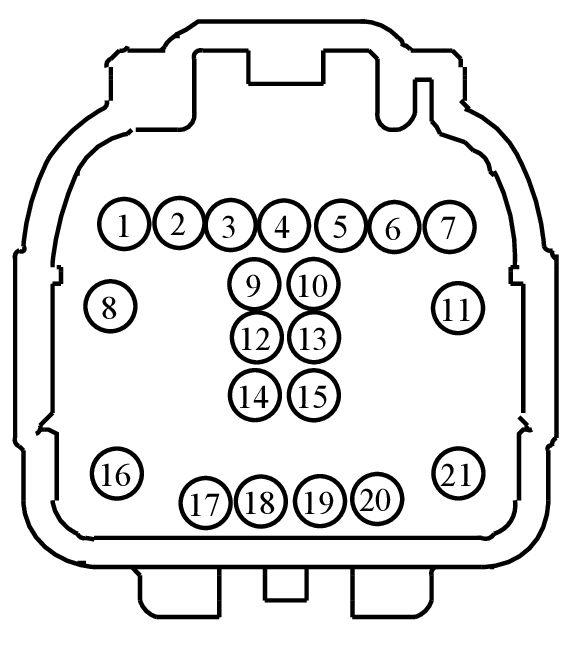

MALE
Harness
14A005

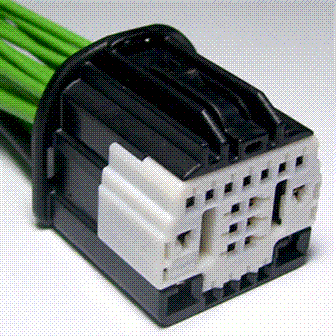

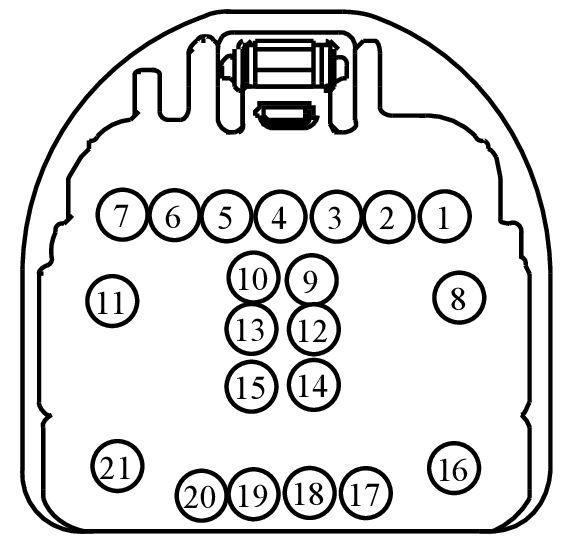

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| 97BG-14421-ABB | Not Available | |
| 9U5T-14421-CA|DU5T-14421-FA | Not Available | |
| EU5T-14474-BAA | Not Available | |
| BU5T-14474-BAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 8U5T-14421-EA | EU2Z-14421-DA | 2.8 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPP03 (GN-VT) | 18 | 9U5T-14421-BA | |||
| 2 | VPP08 (WH) | 18 | 9U5T-14421-BA | |||
| 3 | VPP17 (VT-BN) | 18 | 9U5T-14421-BA | |||
| 4 | CCB08 (VT-WH) | 22 | DU5T-14421-FA | |||
| 5 | CRW15 (BN-WH) | 22 | DU5T-14421-FA | |||
| 6 | CPP23 (VT-GY) | 18 | 9U5T-14421-BA | |||
| 7 | CPP04 (GY) | 18 | 9U5T-14421-BA | |||
| 8 | VDB26 (GY-BU) | 22 | 97BG-14421-AAB | |||
| 9 | CPP22 (GY-BN) | 18 | 9U5T-14421-BA | |||
| 10 | CLS23 (GY-OG) | 20 | 9U5T-14421-CA|DU5T-14421-FA | |||
| 11 | CLS27 (GN-OG) | 20 | 97BG-14421-ABB | |||
| 12 | VMC23 (GN-OG) | 22 | DU5T-14421-FA | |||
| 13 | RMC33 (WH-VT) | 22 | DU5T-14421-FA | |||
| 14 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 15 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 16 | VDB25 (GN-OG) | 22 | 8U5T-14421-EA | |||
| 17 | DMP38 (*) | 18 | 9U5T-14421-BA | |||
| 18 | VMP39 (BU-OG) | 22 | 9U5T-14421-BA | |||
| 19 | VMP44 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 20 | VDN05 (YE-GY) | 22 | DU5T-14421-FA | |||
| 21 | CPP05 (WH-VT) | 18 | EU5T-14421-AA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPP03 (GN-VT) | 18 | 8U5T-14474-BB | |||
| 2 | VPP08 (WH) | 22 | 8U5T-14474-BB | |||
| 3 | VPP17 (VT-BN) | 22 | 8U5T-14474-BB | |||
| 4 | CCB08 (VT-WH) | 22 | 8U5T-14474-BB | |||
| 5 | CRW15 (BN-WH) | 22 | 8U5T-14474-BB | |||
| 6 | CPP23 (VT-GY) | 18 | 8U5T-14474-BB | |||
| 7 | CPP04 (GY) | 18 | 8U5T-14474-BB | |||
| 8 | VDB26 (GY-BU) | 22 | BU5T-14474-UA | |||
| 9 | CPP22 (GY-BN) | 18 | 8U5T-14474-BB | |||
| 10 | CLS23 (GY-OG) | 18 | 8U5T-14474-BB | |||
| 11 | CLS27 (GN-OG) | 18 | BU5T-14474-UA | |||
| 12 | VMC23 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 13 | RMC33 (WH-VT) | 22 | 8U5T-14474-BB | |||
| 14 | VDB06 (GY-OG) | 22 | 8U5T-14474-BB | |||
| 15 | VDB07 (VT-OG) | 22 | 8U5T-14474-BB | |||
| 16 | VDB25 (GN-OG) | 22 | EU5T-14474-BAA | |||
| 17 | DMP38 (*) | 18 | 8U5T-14474-BB | |||
| 17 | DMP38 (*) | 22 | 8U5T-14474-BB | |||
| 18 | VMP39 (BU-OG) | 22 | 8U5T-14474-BB | |||
| 19 | VMP44 (VT-GY) | 22 | 8U5T-14474-BB | |||
| 20 | VDN05 (YE-GY) | 22 | 8U5T-14474-BB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
