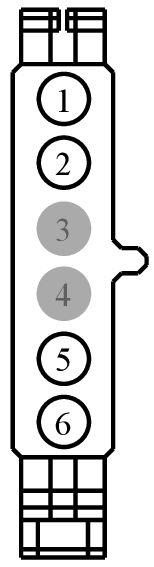

Connector End View (C257) - CLUTCH PEDAL POSITION (CPP) SWITCH
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C257 | CLUTCH PEDAL POSITION (CPP) SWITCH | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE903 (BU-OG) | 18 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | E7EB-14474-CA | ||||
| 2 | GD233 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT | E7EB-14474-CA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CE904 (GN-VT) | 18 | SWITCH - CLUTCH PEDAL POSITION # TOP OF TRAVEL (CPP-TT) | E7EB-14474-CA | ||||
| 6 | GD233 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT | E7EB-14474-CA | ||||
Available Pigtail Kits

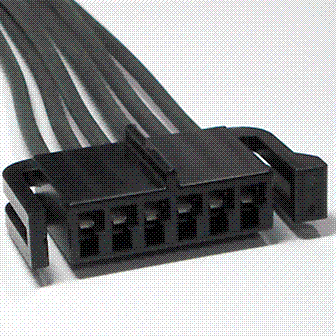

Pigtail Kit Part Number WPT-1597
Service Part Number:
3U2Z-14S411-SKC
Gauge:
12
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Switch - Clutch Pedal Position

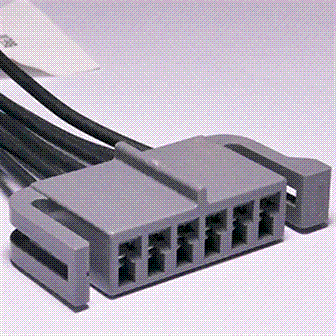

Pigtail Kit Part Number WPT-1056
Service Part Number:
3U2Z-14S411-SKB
Gauge:
12
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Switch - Clutch Pedal Position
