Connector End View (C239) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C239 | INLINE | 13A57614401 | See Below | |||||

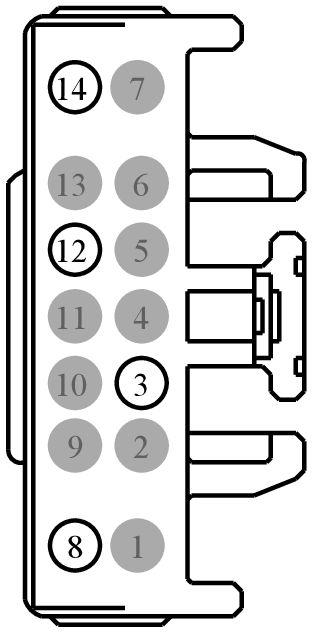

MALE
Harness
13A576

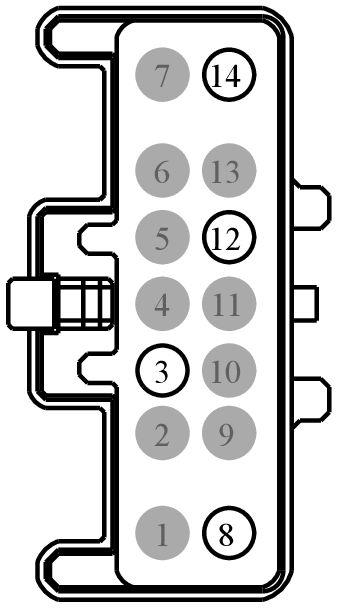

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-ABB | Not Available | |
| 97BG-14421-AAB | Not Available | |
| 97BG-14421-BCA | EU2Z-14421-EA | 2.8 |
| XF2T-14421-AA | EU2Z-14421-EA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | GD214 (BK-BU) | 18 | 97BG-14421-ABB | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | SBB54 (BN-RD) | 10 | 97BG-14421-BCA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CBP04 (VT) | 22 | 97BG-14421-AAB | |||
| 13 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | GD214 (BK-BU) | 18 | 97BG-14421-ABB | |||
| 4 | * | * | N/A | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | SBB54 (BN-RD) | 10 | 97BG-14421-BCA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CBP04 (VT) | 22 | 97BG-14421-AAB | |||
| 13 | * | * | N/A | |||

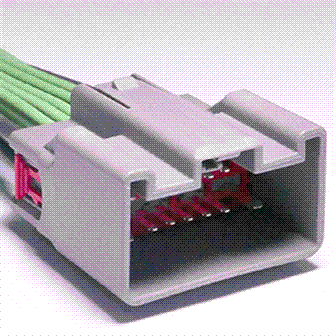

Available Pigtail Kits
Pigtail Kit Part Number WPT-1604
Service Part Number:
KU2Z-14S411-RA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
- Connector - Speaker Inline
- Control - Electronic Brake (Trailer Tow)
Pigtail Kit Part Number WPT-955
Service Part Number:
3U2Z-14S411-BJAC
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
