Connector End View (C238) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C238 | INLINE | 14A00514401 | Not Available | |||||

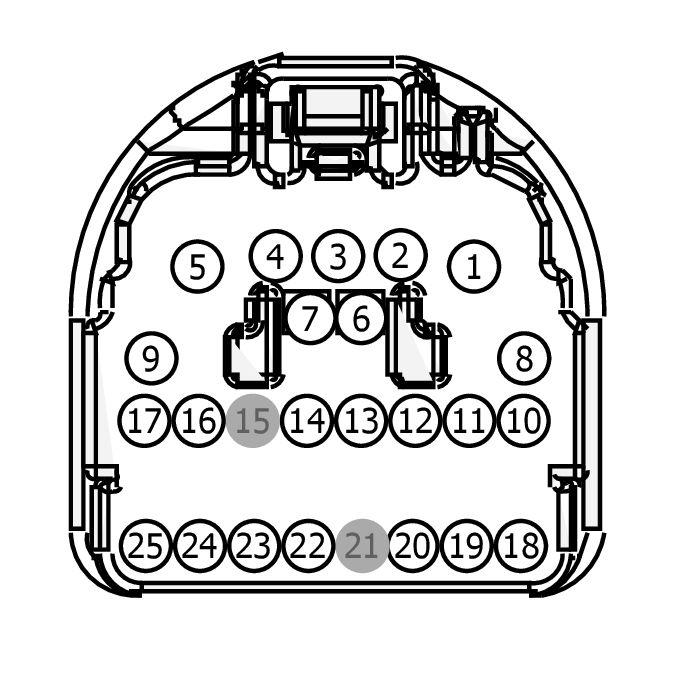

MALE
Harness
14A005

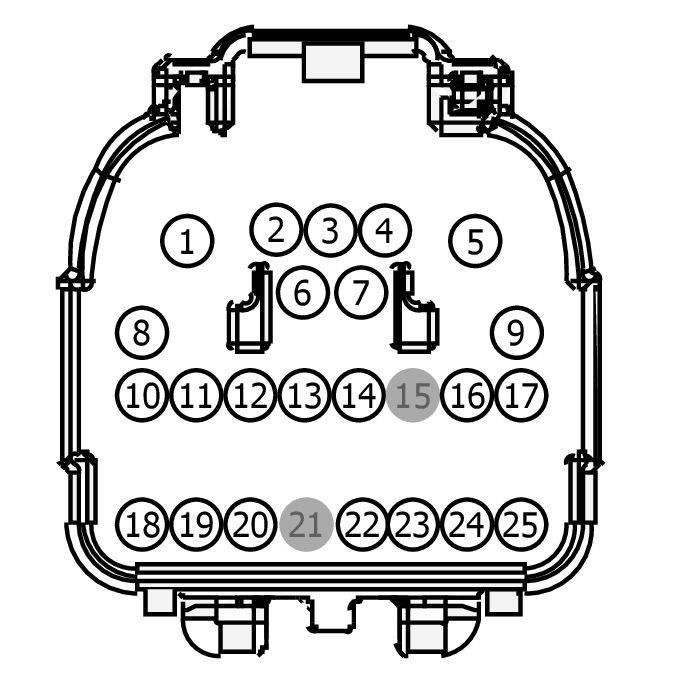

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-FA|9U5T-14421-BA | Not Available | |
| EU5T-14474-GA | Not Available | |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| EU5T-14421-CA | EU2Z-14421-DA | 2.8 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CHS02 (YE-BU) | 18 | EU5T-14421-AA | |||
| 2 | DME80 (*) | 18 | 9U5T-14421-BA | |||
| 3 | VME80 (VT-GN) | 22 | DU5T-14421-FA | |||
| 4 | RME80 (BU-GY) | 22 | DU5T-14421-FA | |||
| 5 | CAT19 (BU) | 12 | EU5T-14421-CA | |||
| 6 | VME07 (WH) | 22 | DU5T-14421-FA | |||
| 7 | RME07 (WH-BN) | 22 | DU5T-14421-FA | |||
| 8 | CPP09 (VT-OG) | 18 | 9U5T-14421-BA | |||
| 9 | CLF72 (BN) | 22 | DU5T-14421-FA | |||
| 10 | VMC11 (YE-VT) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 11 | CPP10 (BN-BU) | 18 | 9U5T-14421-BA | |||
| 12 | CRB05 (GN-OG) | 22 | DU5T-14421-FA | |||
| 13 | CPL60 (BN-GN) | 22 | DU5T-14421-FA | |||
| 14 | CMC20 (VT) | 18 | 9U5T-14421-BA | |||
| 15 | * | * | N/A | |||
| 16 | VDB27 (VT-GN) | 18 | 9U5T-14421-BA | |||
| 17 | VDB28 (GY-VT) | 18 | 9U5T-14421-BA | |||
| 18 | GD216 (BK-VT) | 18 | 9U5T-14421-BA | |||
| 19 | RMC32 (GN-BU) | 22 | DU5T-14421-FA | |||
| 20 | RHS05 (YE-VT) | 18 | 9U5T-14421-BA | |||
| 21 | * | * | N/A | |||
| 22 | VDB30 (WH-GN) | 22 | DU5T-14421-FA | |||
| 23 | VDB29 (GN-BU) | 22 | DU5T-14421-FA | |||
| 24 | VDB04 (WH-BU) | 18 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CHS02 (YE-BU) | 18 | EU5T-14474-EA | |||
| 2 | DME80 (*) | 18 | 8U5T-14474-BB | |||
| 3 | VME80 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 4 | RME80 (BU-GY) | 22 | 8U5T-14474-BB | |||
| 5 | CAT19 (BU) | 12 | EU5T-14474-GA | |||
| 6 | VME07 (WH) | 18 | 8U5T-14474-BB | |||
| 6 | VME07 (WH-BU) | 18 | 8U5T-14474-BB | |||
| 7 | RME07 (WH-BN) | 18 | 8U5T-14474-BB | |||
| 8 | CPP09 (VT-OG) | 18 | 8U5T-14474-BB | |||
| 9 | CLF72 (BN) | 22 | 8U5T-14474-BB | |||
| 10 | VMC11 (YE-VT) | 22 | 8U5T-14474-BB | |||
| 11 | CPP10 (BN-BU) | 18 | 8U5T-14474-BB | |||
| 12 | CRB05 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 13 | CPL60 (BN-YE) | 22 | 8U5T-14474-BB | |||
| 14 | CMC20 (VT) | 22 | 8U5T-14474-BB | |||
| 15 | * | * | N/A | |||
| 16 | VDB27 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 17 | VDB28 (GY-VT) | 22 | 8U5T-14474-BB | |||
| 18 | GD216 (BK-VT) | 22 | 8U5T-14474-BB | |||
| 19 | RMC32 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 20 | RHS05 (YE-VT) | 22 | 8U5T-14474-BB | |||
| 21 | * | * | N/A | |||
| 22 | VDB30 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 23 | VDB29 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 24 | VDB04 (WH-BU) | 22 | 8U5T-14474-BB | |||
