Connector End View (C219) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C219 | INLINE | 14A00512A581 | Not Available | |||||

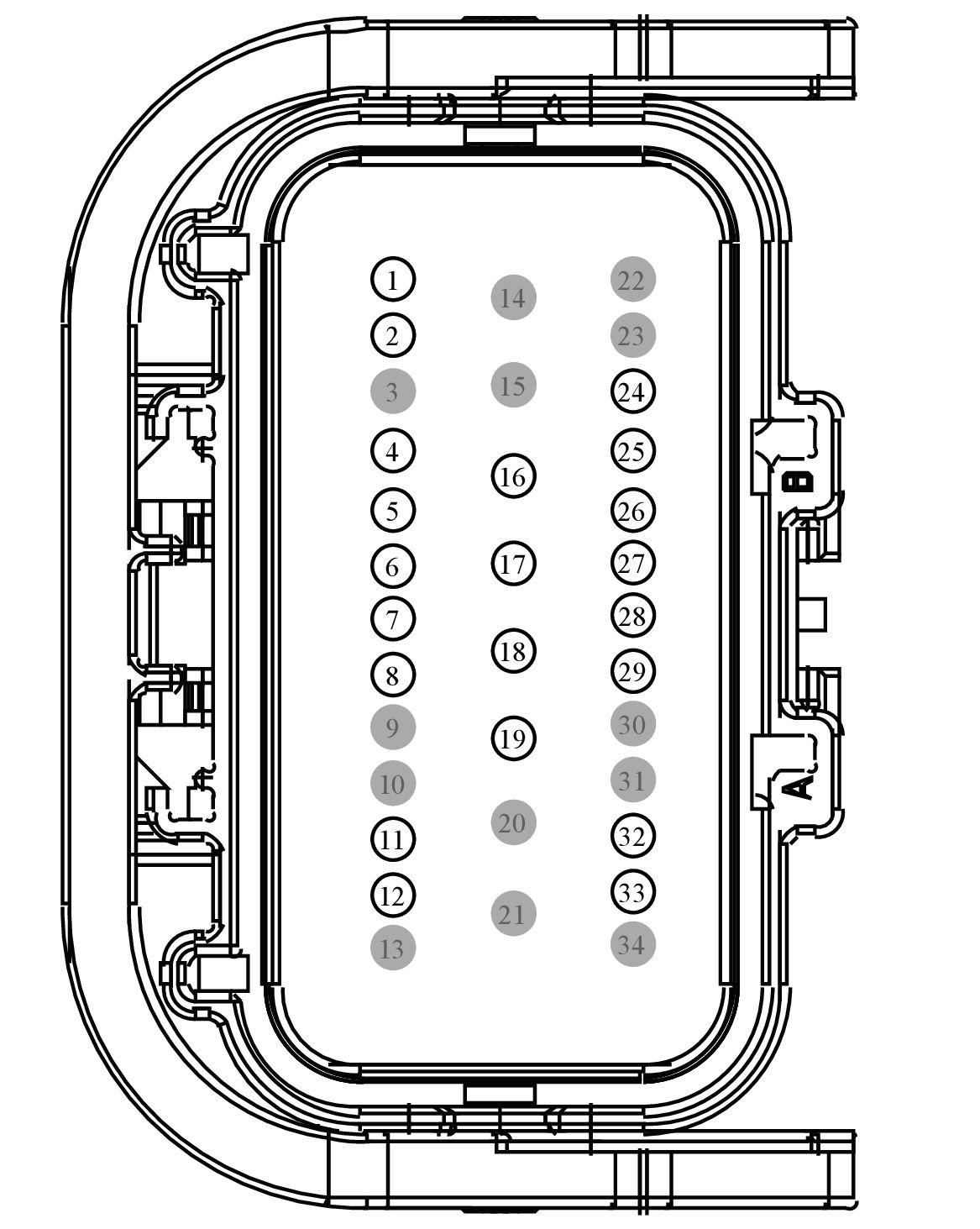

MALE
Harness
14A005

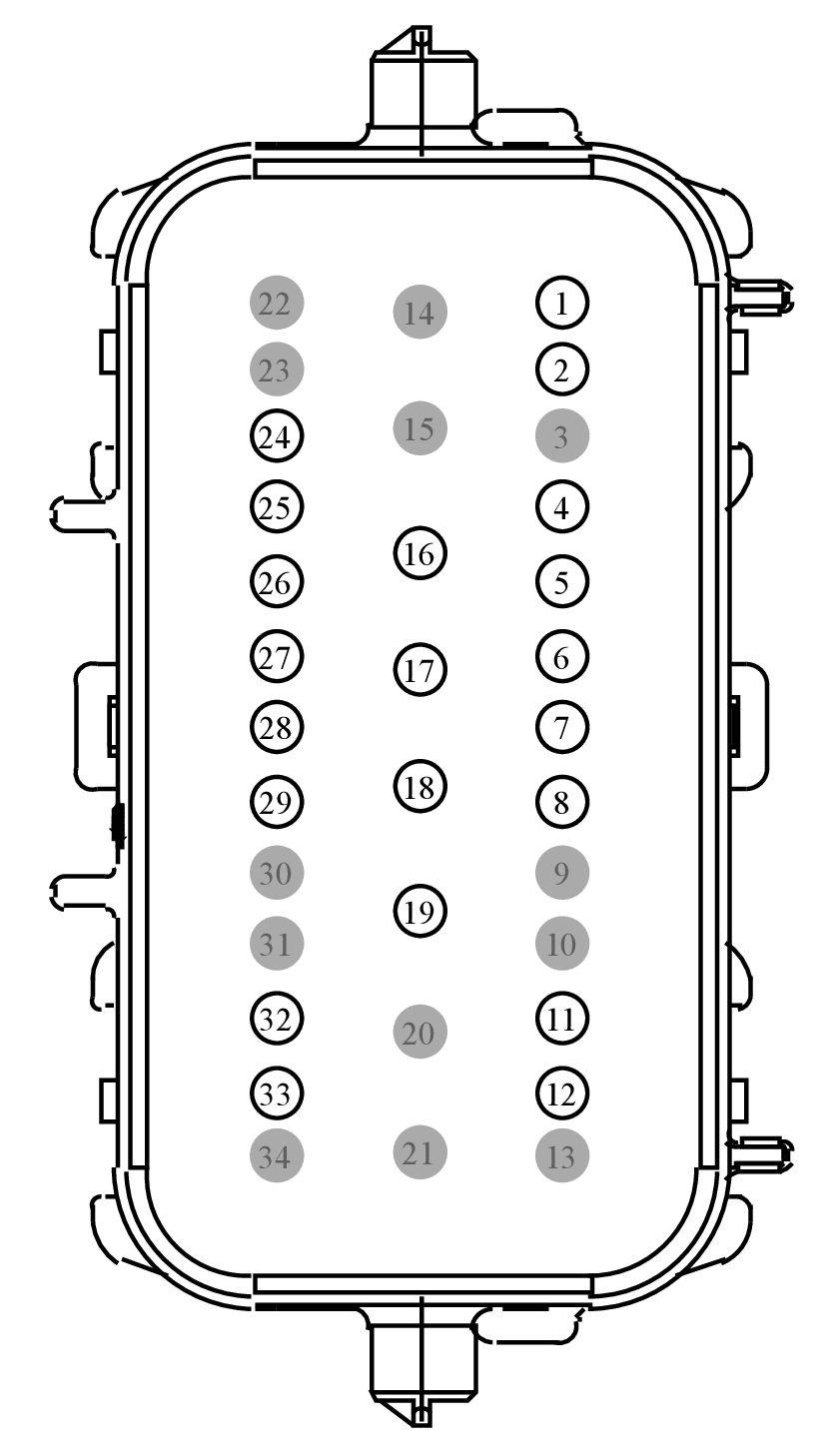

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA|2L1T-14421-BA | Not Available | |
| 2L1T-14421-BA|2L1T-14421-CA | Not Available | |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.8 |
| EU5T-14474-HA | EU2Z-14474-AA | 2.8 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB04 (WH-BU) | 18 | 2L1T-14421-BA | |||
| 2 | VDB05 (WH) | 18 | 2L1T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | GD216 (BK-VT) | 18 | BU5T-14421-HA|2L1T-14421-BA | |||
| 5 | VE702 (BU-WH) | 18 | BU5T-14421-HA | |||
| 6 | VE701 (YE-OG) | 22 | BU5T-14421-HA | |||
| 7 | VDN05 (YE-GY) | 22 | BU5T-14421-HA | |||
| 8 | CRW15 (BN-WH) | 22 | BU5T-14421-HA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CPM41 (VT) | 18 | 2L1T-14421-BA | |||
| 12 | CPM42 (YE-OG) | 18 | 2L1T-14421-BA | |||
| 13 | * | * | N/A | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | CAT11 (BN) | 18 | 8U5T-14421-CA | |||
| 17 | CAT14 (OG) | 18 | 8U5T-14421-BA | |||
| 18 | CAT09 (GN) | 10 | 8U5T-14421-CA | |||
| 19 | CAT06 (YE) | 10 | 8U5T-14421-CA | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | CMC20 (VT) | 18 | 2L1T-14421-BA | |||
| 25 | RE136 (VT-GN) | 18 | 2L1T-14421-BA | |||
| 26 | LE136 (GN-OG) | 18 | 2L1T-14421-BA | |||
| 27 | RE137 (YE-GN) | 22 | 2L1T-14421-BA | |||
| 28 | LE137 (BU-GY) | 22 | 2L1T-14421-BA | |||
| 29 | CPSC8 (GN-OG) | 18 | 2L1T-14421-BA|2L1T-14421-CA | |||
| 29 | CPSC8 (GN-OG) | 20 | 2L1T-14421-BA|2L1T-14421-CA | |||
| 30 | * | * | N/A | |||
| 31 | * | * | N/A | |||
| 32 | CE904 (GN-VT) | 18 | 2L1T-14421-BA | |||
| 33 | CE903 (BU-OG) | 18 | 2L1T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB04 (WH-BU) | 18 | BU5T-14474-UA | |||
| 2 | VDB05 (WH) | 18 | BU5T-14474-UA | |||
| 3 | * | * | N/A | |||
| 4 | GD216 (BK-VT) | 18 | BU5T-14474-UA | |||
| 5 | VE702 (BU-WH) | 18 | BU5T-14474-UA | |||
| 6 | VE701 (YE-OG) | 18 | BU5T-14474-UA | |||
| 7 | VDN05 (YE-GY) | 18 | BU5T-14474-UA | |||
| 8 | CRW15 (BN-WH) | 18 | BU5T-14474-UA | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CPM41 (VT) | 18 | BU5T-14474-UA | |||
| 12 | CPM42 (YE-OG) | 18 | BU5T-14474-UA | |||
| 13 | * | * | N/A | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | CAT11 (BN) | 18 | EU5T-14474-EA | |||
| 17 | CAT14 (OG) | 18 | EU5T-14474-HA | |||
| 18 | CAT09 (GN) | 10 | F8VB-14474-AA | |||
| 19 | CAT06 (YE) | 10 | F8VB-14474-AA | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | CMC20 (VT) | 18 | BU5T-14474-UA | |||
| 25 | RE136 (VT-GN) | 18 | BU5T-14474-UA | |||
| 26 | LE136 (GN-OG) | 18 | BU5T-14474-UA | |||
| 27 | RE137 (YE-GN) | 18 | BU5T-14474-UA | |||
| 28 | LE137 (BU-GY) | 18 | BU5T-14474-UA | |||
| 29 | CPSC8 (GN-OG) | 20 | 7C3T-14474-DA | |||
| 30 | * | * | N/A | |||
| 31 | * | * | N/A | |||
| 32 | CE904 (GN-VT) | 18 | BU5T-14474-UA | |||
| 33 | CE903 (BU-OG) | 18 | BU5T-14474-UA | |||
