Connector End View (C212) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C212 | INLINE | 14A00514401 | See Below | |||||

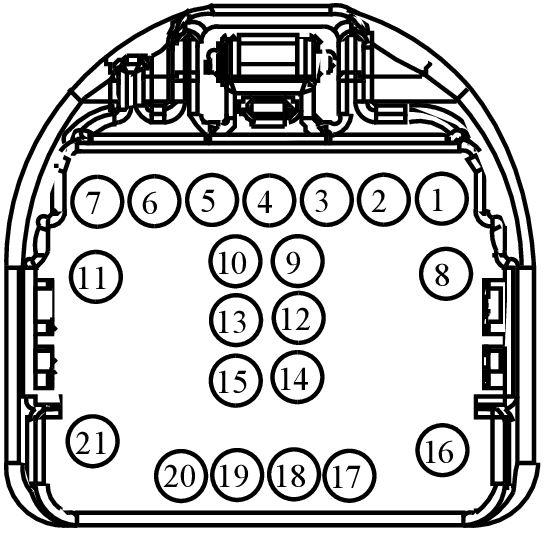

MALE
Harness
14A005

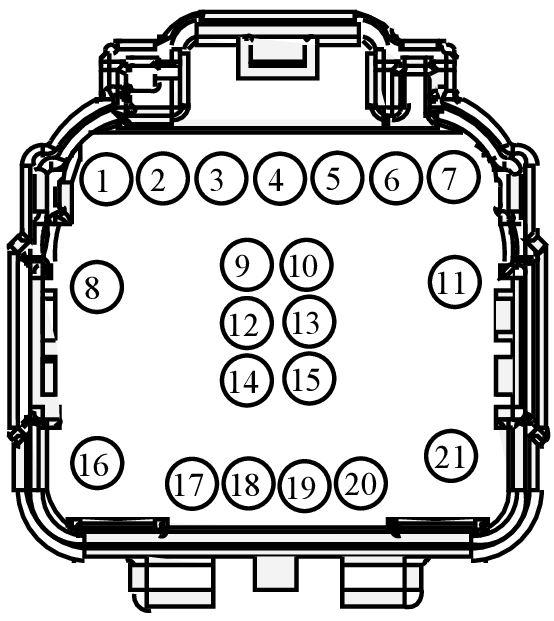

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-FA|9U5T-14421-BA | Not Available | |
| 97BG-14421-ABB | Not Available | |
| EU5T-14421-AA|8U5T-14421-CA | Not Available | |
| 2L1T-14421-CA|97BG-14421-ABB | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RHS10 (BU-OG) | 18 | 9U5T-14421-BA | |||
| 2 | RH111 (GY-BU) | 22 | DU5T-14421-FA|9U5T-14421-BA | |||
| 3 | RYA18 (VT-GN) | 22 | 9U5T-14421-BA | |||
| 4 | DME23 (*) | 18 | 9U5T-14421-BA | |||
| 5 | CLF75 (VT-BN) | 22 | DU5T-14421-FA | |||
| 6 | VME10 (WH-VT) | 22 | DU5T-14421-FA | |||
| 7 | RME10 (WH-OG) | 22 | DU5T-14421-FA | |||
| 8 | HYA01 (OG-GN) | 18 | 97BG-14421-ABB | |||
| 9 | RMM23 (WH-GN) | 22 | DU5T-14421-FA | |||
| 10 | VMM23 (BN-VT) | 22 | DU5T-14421-FA | |||
| 11 | CHS07 (GY-BU) | 18 | 2L1T-14421-CA|97BG-14421-ABB | |||
| 12 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 13 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 14 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 15 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 16 | HYA02 (OG-WH) | 18 | EU5T-14421-AA|8U5T-14421-CA | |||
| 17 | CLN13 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 18 | VPL56 (BU-GY) | 22 | DU5T-14421-FA | |||
| 19 | CLF76 (GY-OG) | 22 | DU5T-14421-FA | |||
| 20 | LYA18 (GN-WH) | 22 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RHS10 (BU-OG) | 22 | 8U5T-14474-BB | |||
| 2 | RH111 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 3 | RYA18 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 4 | DME23 (*) | 18 | 8U5T-14474-BB | |||
| 5 | CLF75 (VT-BN) | 22 | 8U5T-14474-BB | |||
| 6 | VME10 (WH-VT) | 18 | 8U5T-14474-BB | |||
| 7 | RME10 (WH-OG) | 18 | 8U5T-14474-BB | |||
| 8 | HYA01 (OG-GN) | 18 | 7C3T-14474-DA | |||
| 9 | RMM23 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 10 | VMM23 (BN-VT) | 22 | 8U5T-14474-BB | |||
| 11 | CHS07 (GY-BU) | 18 | 7C3T-14474-DA | |||
| 12 | VDB25 (GN-OG) | 22 | 8U5T-14474-BB | |||
| 13 | VDB26 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 14 | VDB07 (VT-OG) | 22 | 8U5T-14474-BB | |||
| 15 | VDB06 (GY-OG) | 22 | 8U5T-14474-BB | |||
| 16 | HYA02 (OG-WH) | 18 | EU5T-14474-EA | |||
| 17 | CLN13 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 18 | VPL56 (BU-GY) | 22 | 8U5T-14474-BB | |||
| 19 | CLF76 (GY-OG) | 22 | 8U5T-14474-BB | |||
| 20 | LYA18 (GN-WH) | 22 | 8U5T-14474-BB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
