Connector End View (C211) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C211 | INLINE | 12A58114401 | See Below | |||||

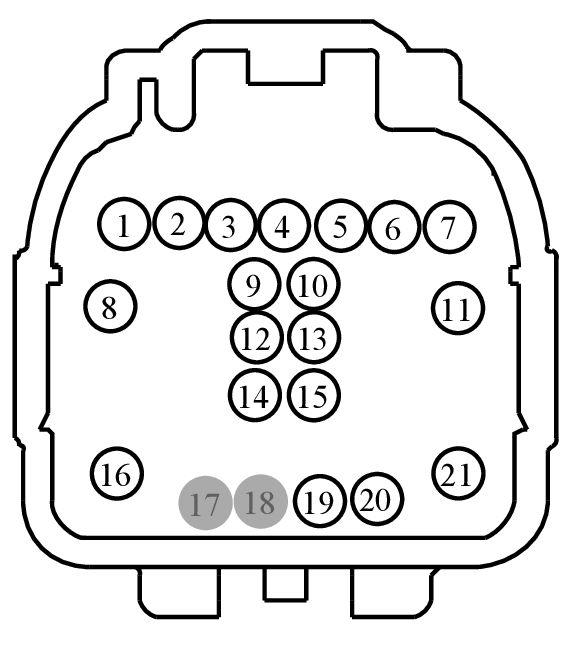

MALE
Harness
12A581

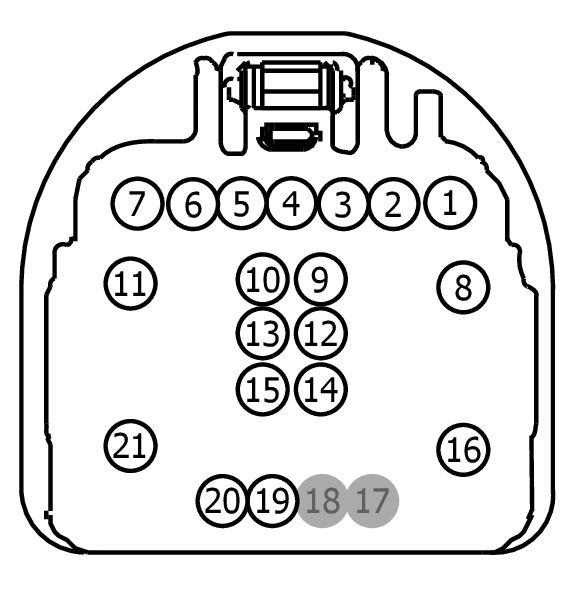

FEMALE
Harness
14401
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14421-BA|DU5T-14421-FA | Not Available | |
| 97BG-14421-AAB | Not Available | |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CET43 (GY) | 18 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 1 | CET43 (GY) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 2 | CET34 (BN-GN) | 18 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 2 | CET34 (BN-GN) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 3 | CCF13 (WH-BU) | 22 | DU5T-14421-FA | |||
| 4 | CCF32 (WH-GN) | 22 | DU5T-14421-FA | |||
| 5 | RCF13 (WH-BN) | 22 | DU5T-14421-FA | |||
| 6 | CET42 (GN-VT) | 18 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 6 | CET42 (GN-VT) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 7 | RE407 (YE-VT) | 18 | 9U5T-14421-BA | |||
| 8 | CLF05 (BU-GN) | 18 | 97BG-14421-AAB | |||
| 9 | RR129 (YE-GY) | 18 | 9U5T-14421-BA | |||
| 10 | VR213 (VT-GN) | 18 | 9U5T-14421-BA | |||
| 11 | CLF04 (BN-BU) | 18 | 97BG-14421-AAB | |||
| 12 | VDB04 (WH-BU) | 22 | DU5T-14421-FA | |||
| 13 | VDB05 (WH) | 22 | DU5T-14421-FA | |||
| 14 | CH311 (VT-GN) | 22 | DU5T-14421-FA | |||
| 15 | CH312 (YE-OG) | 18 | 9U5T-14421-BA | |||
| 16 | CBB66 (BU-WH) | 16 | EU5T-14421-BA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | CH310 (GN) | 22 | DU5T-14421-FA | |||
| 20 | CBK03 (GY) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CET43 (GY) | 22 | 8U5T-14474-BB | |||
| 2 | CET34 (BN-GN) | 22 | 8U5T-14474-BB | |||
| 3 | CCF13 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 4 | CCF32 (WH-GN) | 22 | 8U5T-14474-BB | |||
| 5 | RCF13 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 6 | CET42 (GN-VT) | 22 | 8U5T-14474-BB | |||
| 7 | RE407 (YE-VT) | 22 | 8U5T-14474-BB | |||
| 8 | CLF05 (BU-GN) | 18 | BU5T-14474-UA | |||
| 9 | RR129 (YE-GY) | 22 | 8U5T-14474-BB | |||
| 10 | VR213 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 11 | CLF04 (BN-BU) | 18 | BU5T-14474-UA | |||
| 12 | VDB04 (WH-BU) | 22 | 8U5T-14474-BB | |||
| 13 | VDB05 (WH) | 22 | 8U5T-14474-BB | |||
| 14 | CH311 (VT-GN) | 22 | 8U5T-14474-BB | |||
| 15 | CH312 (YE-OG) | 22 | 8U5T-14474-BB | |||
| 16 | CBB66 (BU-WH) | 18 | EU5T-14474-EA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | CH310 (GN) | 22 | 8U5T-14474-BB | |||
| 20 | CBK03 (GY) | 22 | 8U5T-14474-BB | |||

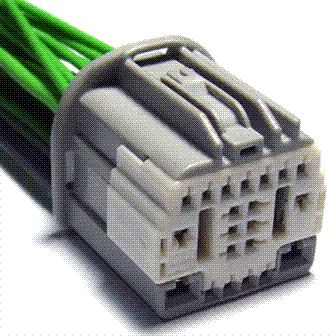

Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
