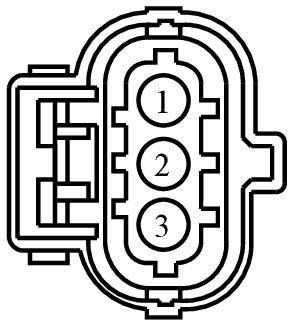

Connector End View (C180) - CAMSHAFT POSITION BANK 1 SENSOR 1 (CMP11)
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C180 | CAMSHAFT POSITION BANK 1 SENSOR 1 (CMP11) | 12B637 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE458 (BU-WH) | 18 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT DRIVER SIDE - | 9U5T-14474-KA | ||||
| 2 | VE736 (WH-GN) | 18 | SENSOR - CAMSHAFT POSITION BANK 1 EX | 9U5T-14474-KA | ||||
| 3 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 9U5T-14474-KA | ||||
Available Pigtail Kits

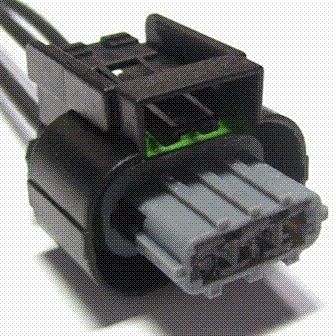

Pigtail Kit Part Number WPT-1068
Service Part Number:
AU2Z-14S411-JA
Gauge:
14
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Manifold Absolute Pressure (MAP)

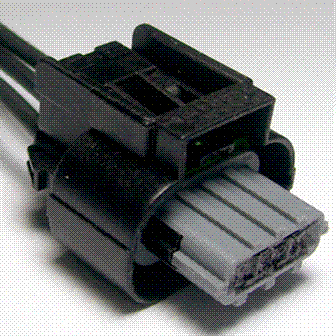

Pigtail Kit Part Number WPT-1369
Service Part Number:
AU2Z-14S411-JB
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Turbo Intake Pressure/Temperature
