Connector End View (C145) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C145 | INLINE | 12A5817C078 | See Below | |||||

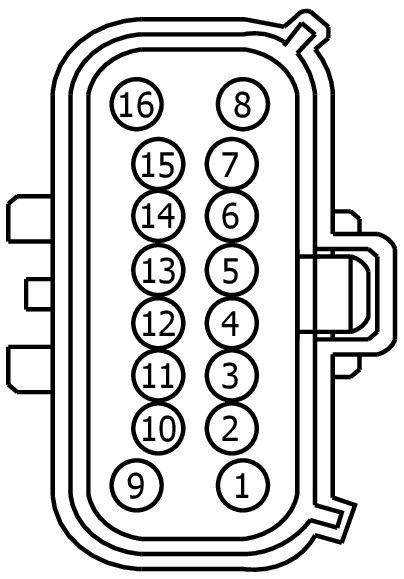

MALE
Harness
12A581

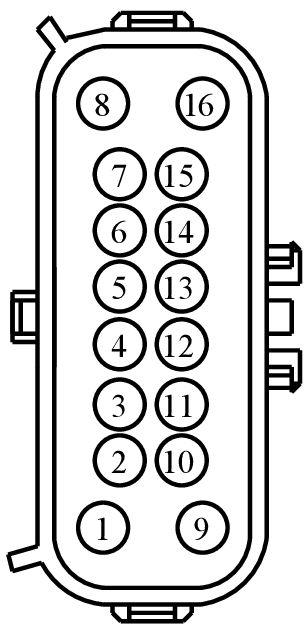

FEMALE
Harness
7C078
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 97BG-14474-BEA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 97BG-14421-BEA | EU2Z-14421-FA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CCF08 (GY-OG) | 18 | 97BG-14421-BEA | |||
| 2 | CCF14 (GN-OG) | 22 | BU5T-14421-HA | |||
| 2 | RE407 (YE-VT) | 18 | BU5T-14421-HA | |||
| 3 | CCF15 (BN-YE) | 22 | BU5T-14421-HA | |||
| 3 | CET47 (BU) | 22 | BU5T-14421-HA | |||
| 4 | CCF16 (VT-GN) | 22 | BU5T-14421-HA | |||
| 5 | CCF17 (WH-OG) | 22 | BU5T-14421-HA | |||
| 6 | RCF09 (BN-WH) | 22 | BU5T-14421-HA | |||
| 7 | CCF22 (BU-OG) | 18 | BU5T-14421-HA | |||
| 8 | CCF03 (GY-BN) | 18 | 97BG-14421-BEA | |||
| 9 | CCF07 (BN-GN) | 18 | 97BG-14421-BEA | |||
| 10 | CE233 (WH-OG) | 18 | BU5T-14421-HA | |||
| 11 | CE234 (BU-WH) | 18 | BU5T-14421-HA | |||
| 12 | VE731 (YE-GN) | 22 | BU5T-14421-HA | |||
| 13 | CCF06 (BU-GN) | 18 | BU5T-14421-HA | |||
| 13 | RE242 (GN) | 22 | BU5T-14421-HA | |||
| 14 | RE242 (GN) | 22 | BU5T-14421-HA | |||
| 15 | VE733 (WH) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CCF08 (GY-OG) | 18 | 97BG-14474-BEA | |||
| 2 | CCF14 (GN-OG) | 20 | BU5T-14474-UA | |||
| 2 | RE407 (YE-VT) | 18 | BU5T-14474-UA | |||
| 3 | CCF15 (BN-YE) | 20 | BU5T-14474-UA | |||
| 3 | CET47 (BU) | 18 | BU5T-14474-UA | |||
| 4 | CCF16 (VT-GN) | 20 | BU5T-14474-UA | |||
| 5 | CCF17 (WH-OG) | 20 | BU5T-14474-UA | |||
| 6 | RCF09 (BN-WH) | 20 | BU5T-14474-UA | |||
| 7 | CCF22 (BU-OG) | 18 | 7C3T-14474-DA | |||
| 8 | CCF03 (GY-BN) | 18 | 97BG-14474-BEA | |||
| 9 | CCF07 (BN-GN) | 18 | 97BG-14474-BEA | |||
| 10 | CE233 (WH-OG) | 20 | 7C3T-14474-DA | |||
| 11 | CE234 (BU-WH) | 20 | 7C3T-14474-DA | |||
| 12 | VE731 (YE-GN) | 20 | 7C3T-14474-DA | |||
| 13 | CCF06 (BU-GN) | 18 | 7C3T-14474-DA | |||
| 13 | RE242 (GN) | 20 | 7C3T-14474-DA | |||
| 14 | RE242 (GN) | 20 | 7C3T-14474-DA | |||
| 15 | VE733 (WH) | 20 | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1092
Service Part Number:
AU2Z-14S411-AKA
Gauge:
12 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
