Connector End View (C135) - ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C135 | ANTI-LOCK BRAKE SYSTEM (ABS) MODULE | 14405 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| 1C1T-14474-AA | KU2Z-14474-AA | 6.3 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB52 (GN-RD) | 8 | FUSE - 52 OR CIRCUIT BREAKER | 1C1T-14474-AA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | RCA19 (VT) | 18 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | CU5T-14474-EB | ||||
| 5 | LCA37 (YE-OG) | 18 | CTRL MOD. - SENSOR BRAKE VACUUM + | CU5T-14474-EB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | RCA17 (YE) | 18 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | CU5T-14474-EB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | RCA37 (WH-BU) | 18 | CTRL MOD. - SENSOR BRAKE VACUUM - | CU5T-14474-EB | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | GD121 (BK-YE) | 20 | GROUND - FENDER FRONT LEFT # 2ND POINT | 1C1T-14474-AA | ||||
| 14 | VDB26 (GY-BU) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | CU5T-14474-EB | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | VCA05 (GY-VT) | 18 | SENSOR - WHEEL SPEED RIGHT FRONT | CU5T-14474-EB | ||||
| 17 | VCA06 (WH-OG) | 18 | SENSOR - WHEEL SPEED RIGHT REAR | CU5T-14474-EB | ||||
| 18 | RCA18 (BN-GN) | 18 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | CU5T-14474-EB | ||||
| 19 | VCA03 (VT-WH) | 18 | SENSOR - WHEEL SPEED LEFT FRONT | CU5T-14474-EB | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | SBB59 (BU-RD) | 10 | FUSE - 59 OR CIRCUIT BREAKER | EU5T-14474-FA | ||||
| 26 | VDB25 (GN-OG) | 18 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | CU5T-14474-EB | ||||
| 27 | * | * | Not Used | N/A | ||||
| 28 | CBB32 (GN-VT) | 18 | FUSE - 32 OR CIRCUIT BREAKER | CU5T-14474-EB | ||||
| 29 | RCA20 (BN) | 18 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | CU5T-14474-EB | ||||
| 30 | * | * | Not Used | N/A | ||||
| 31 | VCA04 (BU-OG) | 18 | SENSOR - WHEEL SPEED LEFT REAR | CU5T-14474-EB | ||||
| 32 | * | * | Not Used | N/A | ||||
| 33 | * | * | Not Used | N/A | ||||
| 34 | * | * | Not Used | N/A | ||||
| 35 | * | * | Not Used | N/A | ||||
| 36 | * | * | Not Used | N/A | ||||
| 37 | VCA38 (BN-VT) | 18 | SENSOR - BRAKE VACUUM SIGNAL 1 | CU5T-14474-EB | ||||
| 38 | GD121 (BK-YE) | 10 | GROUND - FENDER FRONT LEFT # 2ND POINT | EU5T-14474-FA | ||||

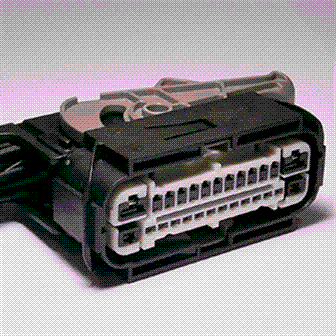

Available Pigtail Kits
Pigtail Kit Part Number WPT-1593
Service Part Number:
KU2Z-14S411-HA
Gauge:
12 14 20
Pin material:
Tin
Cavities:
38
Vehicle Uses:
- Module - Anti-Lock Brake System
