Connector End View (C110) - INLINE
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C110 | INLINE | 14A655/1440614A655/14405 | See Below | |||||

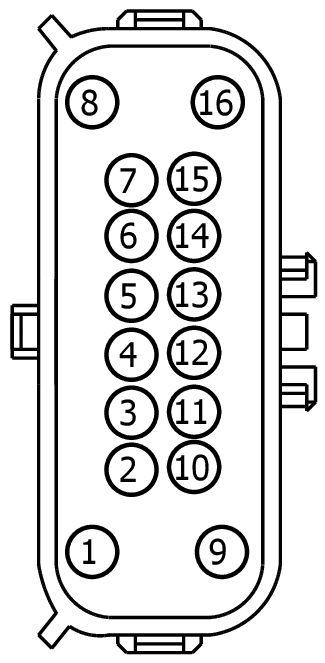

MALE
Harness
14A655/14406

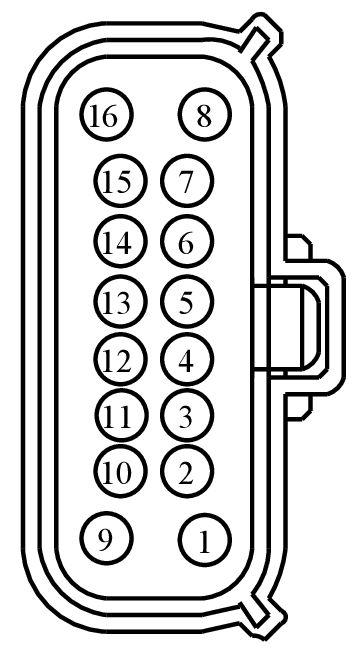

FEMALE
Harness
14A655/14405
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BEA|97BG-14474-BFA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 97BG-14421-BFA | EU2Z-14421-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 97BG-14474-BFA | DU2Z-14474-FA | 2.8 |
| 97BG-14421-BEA | EU2Z-14421-FA | 2.8 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| 97BG-14474-BEA | DU2Z-14474-FA | 2.8 |
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK02 (GN) | 10 | 97BG-14421-BFA | |||
| 2 | VE838 (VT-GY) | 18 | BU5T-14421-HA | |||
| 3 | LE461 (GY-YE) | 18 | BU5T-14421-HA | |||
| 4 | RE406 (GY-VT) | 18 | BU5T-14421-HA | |||
| 5 | VE529 (GN-OG) | 18 | BU5T-14421-HA | |||
| 6 | CE354 (BN-BU) | 18 | BU5T-14421-HA | |||
| 7 | VE833 (BU-WH) | 18 | BU5T-14421-HA | |||
| 8 | GD406 (BK-YE) | 18 | 97BG-14421-BEA | |||
| 8 | GD476 (BK-WH) | 10 | 97BG-14421-BFA | |||
| 8 | GD476 (BK-WH) | 18 | 97BG-14421-BEA | |||
| 9 | CBK04 (VT) | 18 | 97BG-14421-BEA | |||
| 10 | CE352 (YE-GY) | 18 | 2L1T-14421-CA | |||
| 11 | RE406 (GY-VT) | 18 | BU5T-14421-HA | |||
| 12 | VE348 (GN-OG) | 18 | BU5T-14421-HA | |||
| 13 | VE349 (BN-YE) | 18 | BU5T-14421-HA | |||
| 14 | VE348 (GN-OG) | 18 | BU5T-14421-HA | |||
| 15 | VE349 (BN-YE) | 18 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBK02 (GN) | 16 | 97BG-14474-BFA | |||
| 2 | VE838 (VT-GY) | 18 | BU5T-14474-UA | |||
| 3 | LE461 (GY-YE) | 18 | BU5T-14474-UA | |||
| 4 | RE406 (GY-VT) | 18 | BU5T-14474-UA | |||
| 5 | VE529 (GN-OG) | 18 | BU5T-14474-UA | |||
| 6 | CE354 (BN-BU) | 18 | BU5T-14474-UA | |||
| 7 | VE833 (BU-WH) | 18 | BU5T-14474-UA | |||
| 7 | VE833 (BU-WH) | 18 | 7C3T-14474-CA | |||
| 8 | GD406 (BK-YE) | 18 | 97BG-14474-BEA|97BG-14474-BFA | |||
| 8 | GD476 (BK-WH) | 10 | 97BG-14474-BEA|97BG-14474-BFA | |||
| 8 | GD476 (BK-WH) | 10 | 97BG-14474-BFA | |||
| 9 | CBK04 (VT) | 18 | 97BG-14474-BEA | |||
| 10 | CE352 (YE-GY) | 18 | 7C3T-14474-DA | |||
| 10 | CE352 (YE-GY) | 18 | 7C3T-14474-EA | |||
| 11 | RE406 (GY-VT) | 18 | BU5T-14474-UA | |||
| 12 | VE348 (GN-OG) | 18 | BU5T-14474-UA | |||
| 12 | VE348 (GN-OG) | 22 | BU5T-14474-UA | |||
| 13 | VE349 (BN-YE) | 18 | BU5T-14474-UA | |||
| 13 | VE349 (BN-YE) | 22 | BU5T-14474-UA | |||
| 14 | VE348 (GN-OG) | 18 | BU5T-14474-UA | |||
| 14 | VE348 (GN-OG) | 22 | BU5T-14474-UA | |||
| 15 | VE349 (BN-YE) | 18 | BU5T-14474-UA | |||
| 15 | VE349 (BN-YE) | 22 | BU5T-14474-UA | |||

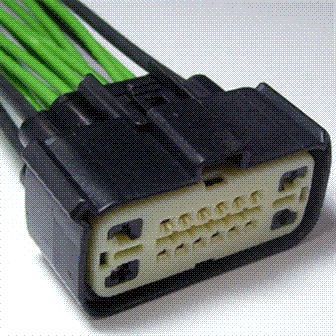

Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1491
Service Part Number:
7U2Z-14S411-JC
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Switch - Turn Signal
