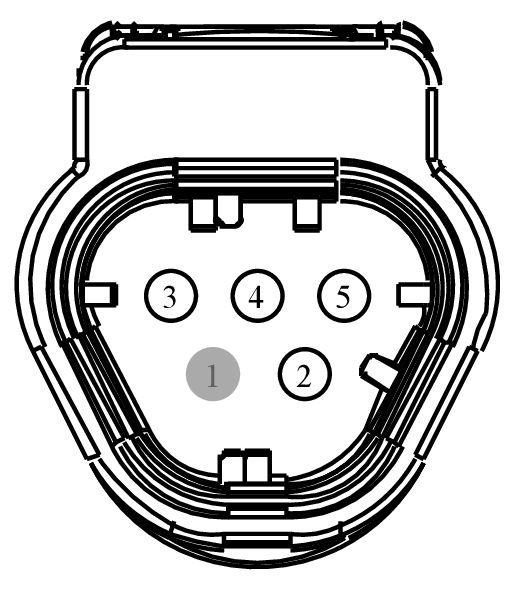

Connector End View (C106) - FUEL PRESSURE AND TEMPERATURE SENSOR
WARNING: This page is about a different car, the 2019 Ford F-550 Super Duty, 2019 Ford F-450 Super Duty, 2019 Ford F-350 Super Duty, and 2019 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C106 | FUEL PRESSURE AND TEMPERATURE SENSOR | 12B637 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| FU5T-14474-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CE932 (YE-OG) | 18 | SWITCH - FUEL DELIVERY PRESSURE (FDPS) | FU5T-14474-BA | ||||
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT DRIVER SIDE - | FU5T-14474-BA | ||||
| 4 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | FU5T-14474-BA | ||||
| 5 | VE728 (GN) | 18 | SENSOR - FUEL RAIL TEMPERATURE (FRT) | FU5T-14474-BA | ||||

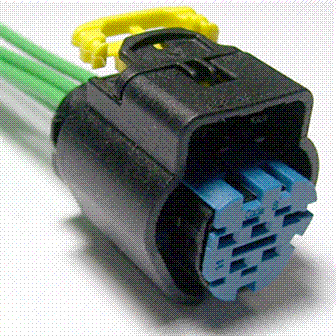

Available Pigtail Kits
Pigtail Kit Part Number WPT-1418
Service Part Number:
FU2Z-14S411-HA
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Sensor - Fuel Rail Pressure
- Sensor - Turbo Intake Pressure/Temperature
