Pinpoint Tests DR: Camshaft Position (CMP) Sensor: Introduction
This pinpoint test is intended to diagnose the following:
- CMP sensor (6B288 or 12K073)
- harness circuits: CMP11, CMP12, CMP21, CMP22, SIGRTN, VBPWR or VREF
- PCM (12A650)
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|

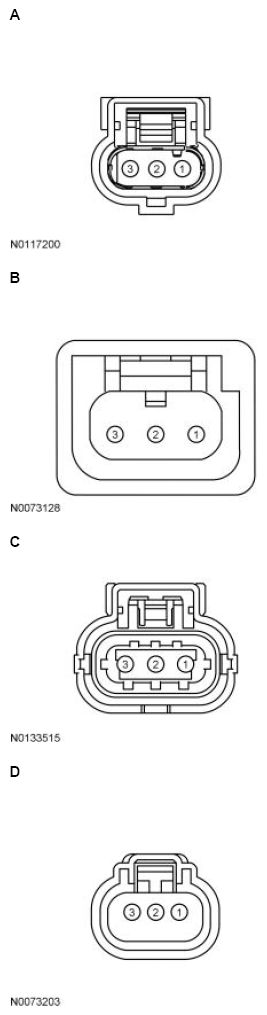

| Bronco Sport, Corsair 2.0L, Corsair 2.3L, EcoSport 1.5L, Edge 2.0L, Escape/Kuga 1.5L, Escape/Kuga 2.0L, Explorer 2.3L, F-150 5.0L, F-Series Super Duty 6.2L, Mustang 5.0L, Nautilus 2.0L, Ranger 2.3L, Transit Connect 1.0L | A | 1 2 3 |
VREF SIGRTN CMP11 |
| Continental, EcoSport 2.0L, Mustang 2.3L, Transit Connect 2.0L | B | 1 2 3 |
VREF SIGRTN CMP11 |
| EcoSport 1.0L, Ranger 2.5L | A | 1 3 2 |
VREF SIGRTN CMP11 |
| Ford GT | A | 3 2 1 |
VBPWR SIGRTN CMP11 |
| KA | C | 1 2 3 |
VREF SIGRTN CMP11 |
| Transit Connect 2.5L | D | 1 3 2 |
VBPWR SIGRTN CMP11 |
| All other vehicles | A | 3 2 1 |
VREF SIGRTN CMP11 |
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|

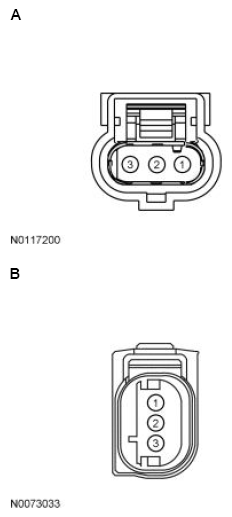

| Bronco Sport, Corsair, EcoSport 1.5L, Edge 2.0L, Escape/Kuga, Explorer 2.3L, F-150 5.0L, Mustang 5.0L, Nautilus 2.0L, Ranger, Transit Connect 1.0L | A | 1 2 3 |
VREF SIGRTN CMP12 |
| Continental, EcoSport 2.0L, Mustang 2.3L, Transit Connect 2.0L | B | 1 2 3 |
VREF SIGRTN CMP12 |
| EcoSport 1.0L | A | 1 3 2 |
VREF SIGRTN CMP12 |
| Ford GT | A | 3 2 1 |
VBPWR SIGRTN CMP12 |
| KA | C | 1 2 3 |
VREF SIGRTN CMP12 |
| All other vehicles | A | 3 2 1 |
VREF SIGRTN CMP12 |

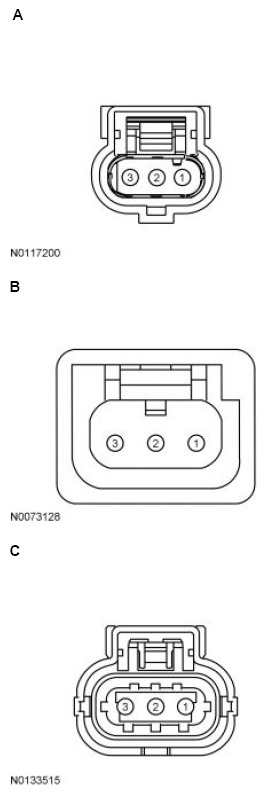

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| F-150 5.0L, F-Series Super Duty 6.2L | A | 1 2 3 |
VREF SIGRTN CMP21 |
| Ford GT | A | 3 2 1 |
VBPWR SIGRTN CMP21 |
| Mustang 5.0L | B | 1 2 3 |
VREF SIGRTN CMP21 |
| All other vehicles | A | 3 2 1 |
VREF SIGRTN CMP21 |
Camshaft Position Bank 2 Sensor 2 (CMP22) Sensor Connector
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| F-150 5.0L, Mustang 5.0L | A | 1 2 3 |
VREF SIGRTN CMP22 |
| Ford GT | A | 3 2 1 |
VBPWR SIGRTN CMP22 |
| All other vehicles | A | 3 2 1 |
VREF SIGRTN CMP22 |
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Aviator, Edge 2.7L, Expedition Base, Explorer 3.0L, Explorer 3.3L, | 306 PIN | E118 E77 E75 E54 E76 |
VREF CMP22 CMP21 CMP12 CMP11 |
| Mustang 5.0L, Mustang 5.2L Supercharged, Nautilus 2.7L, Navigator Base, Transit |
E47, E91 | SIGRTN | |
| Continental, EcoSport 1.0L Automatic Transmission, EcoSport 2.0L | 198 PIN | E6 E54 E28 E53 |
VREF CMP12 CMP11 SIGRTN |
| Corsair 2.5L, Escape/Kuga 2.5L | 198 PIN | E17 E45 E44 |
VREF CMP11 SIGRTN |
| E-Series, F-650/F-750, F-Series Super Duty 7.3L, Motorhome/Stripped Chassis/Step Van | 306 PIN | E118 E76 E47 |
VREF CMP11 SIGRTN |
| EcoSport 1.0L Manual Transmission | 198 PIN | E7 E37 E36 E20 |
VREF CMP12 CMP11 SIGRTN |
| EcoSport 1.5L Automatic Transmission, KA 1.5L Automatic Transmission | 198 PIN | E28 E30 E45 E29 |
VREF CMP12 CMP11 SIGRTN |
| EcoSport 1.5L Manual Transmission, KA 1.2L, KA 1.5L Manual Transmission | 112 PIN | E11 E33 E34 E38 |
VREF CMP12 CMP11 SIGRTN |
| Expedition High Output, Navigator High Output | 198 PIN | E3 E69 E26 E54 E40 E29 |
VREF CMP22 CMP21 CMP12 CMP11 SIGRTN |
| Explorer 2.3L | 198 PIN | E19, E30 E28 E27 E14 |
VREF CMP12 CMP11 SIGRTN |
| F-150 | 306 PIN | E118 E51 E52 E54 E53 E57 |
VREF CMP22 CMP21 CMP12 CMP11 SIGRTN |
| F-Series Super Duty 6.2L | 306 PIN | E118 E17 E75 E76 E47, E91 |
VREF VBPWR CMP21 CMP11 SIGRTN |
| Ford GT | 198 PIN | E22 E70 E26 E54 E28 E53 |
VBPWR CMP22 CMP21 CMP12 CMP11 SIGRTN |
| KA 1.0L | 128 PIN | T28, T30 T11 T12 T21, T22 |
VREF CMP12 CMP11 SIGRTN |
| Mustang TiVCT 5.2L | 198 PIN | E17 E41 E42 E55 E56 E40, E49, E54 |
VBPWR CMP22 CMP21 CMP12 CMP11 SIGRTN |
| Ranger 2.5L | 128 PIN | T18 T21 T29 |
VREF CMP11 SIGRTN |
| Transit Connect 2.5L | 198 PIN | E17 E45 E35 |
VBPWR CMP11 SIGRTN |
| All other vehicles | 198 PIN | E19 E28 E27 E14 |
VREF CMP12 CMP11 SIGRTN |
