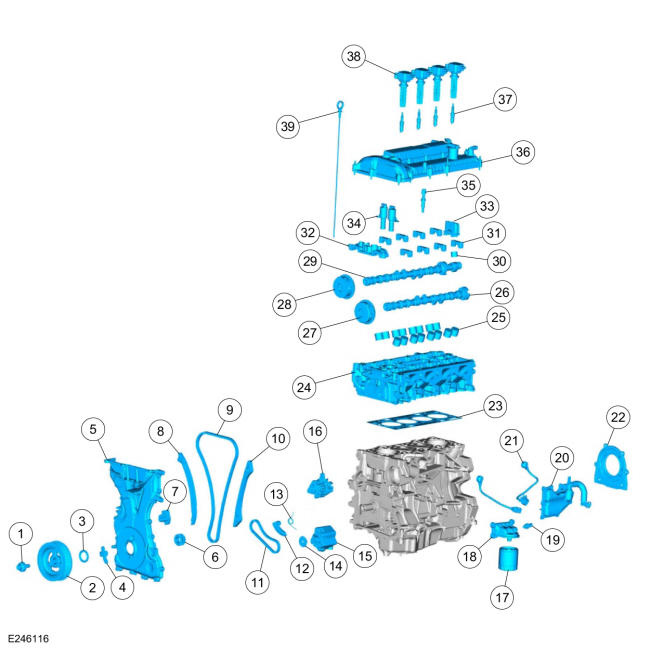

| 1 |
6K340 |
Crankshaft pulley bolt |
| 2 |
6316 |
Crankshaft pulley |
| 3 |
6700 |
Crankshaft front seal |
| 4 |
6C315 |
Crankshaft Position (CKP) sensor |
| 5 |
6019 |
Engine front cover |
| 6 |
6306 |
Crankshaft sprocket |
| 7 |
6K254 |
Timing chain tensioner |
| 8 |
6K255 |
Timing chain tensioner arm |
| 9 |
6268 |
Timing chain |
| 10 |
6K297 |
Timing chain guide |
| 11 |
6A895 |
Oil pump chain |
| 12 |
6C271 |
Oil pump chain tensioner |
| 13 |
-- |
Oil pump chain tensioner spring (part of 6C271) |
| 14 |
6652 |
Oil pump drive gear |
| 15 |
6600 |
Oil pump |
| 16 |
8501 |
Coolant pump |
| 17 |
6714 |
Oil filter |
| 18 |
6881 |
Oil filter adapter |
| 19 |
9278 |
Engine oil pressure switch |
| 20 |
6A785 |
Crankcase vent oil separator |
| 21 |
12A699 |
Knock sensor (KS) (2 required) |
| 22 |
6K318 |
Crankshaft rear oil seal |
| 23 |
6051 |
Cylinder head gasket |
| 24 |
6049 |
Cylinder head |
| 25 |
6500 |
Valve tappet (16 required) |
| 26 |
6A271 |
Camshaft (intake) |
| 27 |
6C524 |
Intake variable camshaft timing (VCT) unit |
| 28 |
6C525 |
Exhaust variable camshaft timing (VCT) unit |
| 29 |
6A272 |
Camshaft (exhaust) |
| 30 |
6C287 |
Fuel pump tappet |
| 31 |
-- |
Camshaft bearing cap (part of 6049) (8 required) |
| 32 |
-- |
Camshaft front bearing cap (part of 6049) |
| 33 |
-- |
Exhaust camshaft rear bearing cap (part of 6049) |
| 34 |
6B297 |
Variable camshaft timing (VCT) oil control solenoid (2 required) |
| 35 |
6G004 |
Cylinder head temperature (CHT) sensor |
| 36 |
6K271 |
Valve cover |
| 37 |
12405 |
Spark plug (4 required) |
| 38 |
12A366 |
Ignition coil-on-plugs (4 required) |
| 39 |
6750 |
Oil indicator |
