Connector End View (C810) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C810 | INLINE | BK | 14A00514632 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

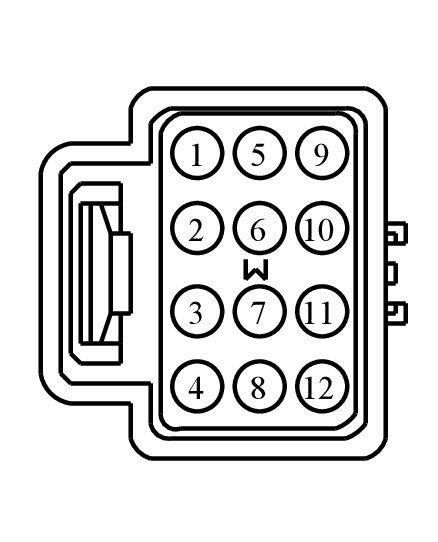

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME78 (GN-VT) | 18 | N/A | |||
| 2 | RME78 (GY) | 18 | N/A | |||
| 3 | CPW14 (VT-WH) | 14 | N/A | |||
| 3 | SBB45 (GY-RD) | 14 | N/A | |||
| 4 | CPW17 (BN-GN) | 14 | N/A | |||
| 5 | CPL67 (GY-OG) | 17 | N/A | |||
| 6 | CPL11 (GY-BN) | 17 | N/A | |||
| 7 | CPL12 (VT-OG) | 17 | N/A | |||
| 8 | VPLA6 (WH) | 20 | N/A | |||
| 9 | CPW18 (GY-VT) | 14 | N/A | |||
| 10 | GD357 (BK) | 14 | N/A | |||
| 11 | CPL39 (YE) | 22 | N/A | |||
| 12 | CPL41 (GN-BU) | 20 | N/A | |||

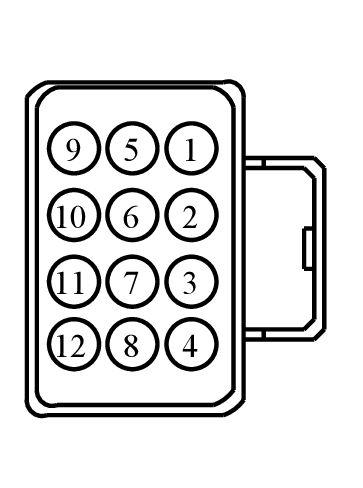

FEMALE
Harness
14632
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME78 (BK) | 20 | N/A | |||
| 2 | RME78 (BK) | 20 | N/A | |||
| 3 | CPW14 (BK) | 16 | N/A | |||
| 3 | SBB45 (BK) | 14 | N/A | |||
| 4 | CPW17 (BK) | 16 | N/A | |||
| 5 | CPL67 (BK) | 17 | N/A | |||
| 6 | CPL11 (BK) | 17 | N/A | |||
| 7 | CPL12 (BK) | 17 | N/A | |||
| 8 | VPLA6 (BK) | 20 | N/A | |||
| 9 | CPW18 (BK) | 16 | N/A | |||
| 10 | GD357 (BK) | 14 | N/A | |||
| 10 | GD357 (BK) | 20 | N/A | |||
| 11 | CPL39 (BK) | 20 | N/A | |||
| 12 | CPL41 (BK) | 20 | N/A | |||
