Connector End View (C710) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C710 | INLINE | BK | 14A00514633 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

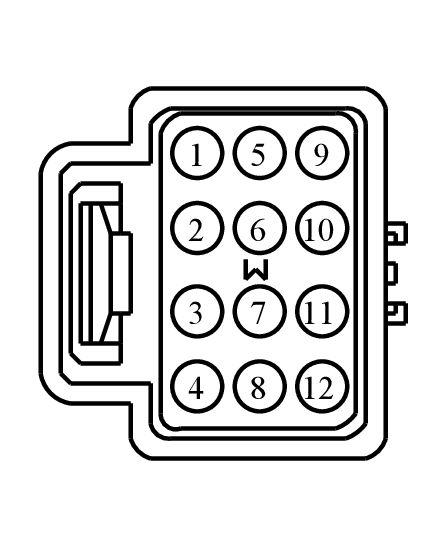

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME79 (GY-VT) | 18 | N/A | |||
| 2 | RME79 (BN-GN) | 18 | N/A | |||
| 3 | CPW14 (VT-WH) | 14 | N/A | |||
| 3 | SBB36 (GN-RD) | 14 | N/A | |||
| 4 | CPW15 (YE) | 14 | N/A | |||
| 5 | CPL53 (WH-OG) | 17 | N/A | |||
| 6 | CPL11 (GY-BN) | 17 | N/A | |||
| 7 | CPL12 (VT-OG) | 17 | N/A | |||
| 8 | VPLA4 (WH-GN) | 20 | N/A | |||
| 9 | CPW16 (BU-OG) | 14 | N/A | |||
| 10 | GD354 (BK-BU) | 14 | N/A | |||
| 11 | CPL38 (WH-OG) | 20 | N/A | |||
| 12 | CPL36 (GN) | 22 | N/A | |||

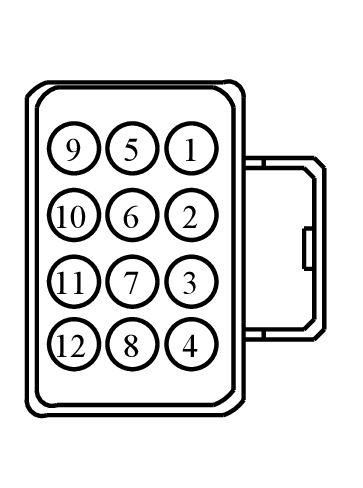

FEMALE
Harness
14633
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VME79 (BK) | 20 | N/A | |||
| 2 | RME79 (BK) | 20 | N/A | |||
| 3 | CPW14 (BK) | 16 | N/A | |||
| 3 | SBB36 (BK) | 14 | N/A | |||
| 4 | CPW15 (BK) | 16 | N/A | |||
| 5 | CPL53 (BK) | 17 | N/A | |||
| 6 | CPL11 (BK) | 17 | N/A | |||
| 7 | CPL12 (BK) | 17 | N/A | |||
| 8 | VPLA4 (BK) | 20 | N/A | |||
| 9 | CPW16 (BK) | 16 | N/A | |||
| 10 | GD354 (BK) | 14 | N/A | |||
| 10 | GD354 (BK) | 20 | N/A | |||
| 11 | CPL38 (BK) | 20 | N/A | |||
| 12 | CPL36 (BK) | 20 | N/A | |||
