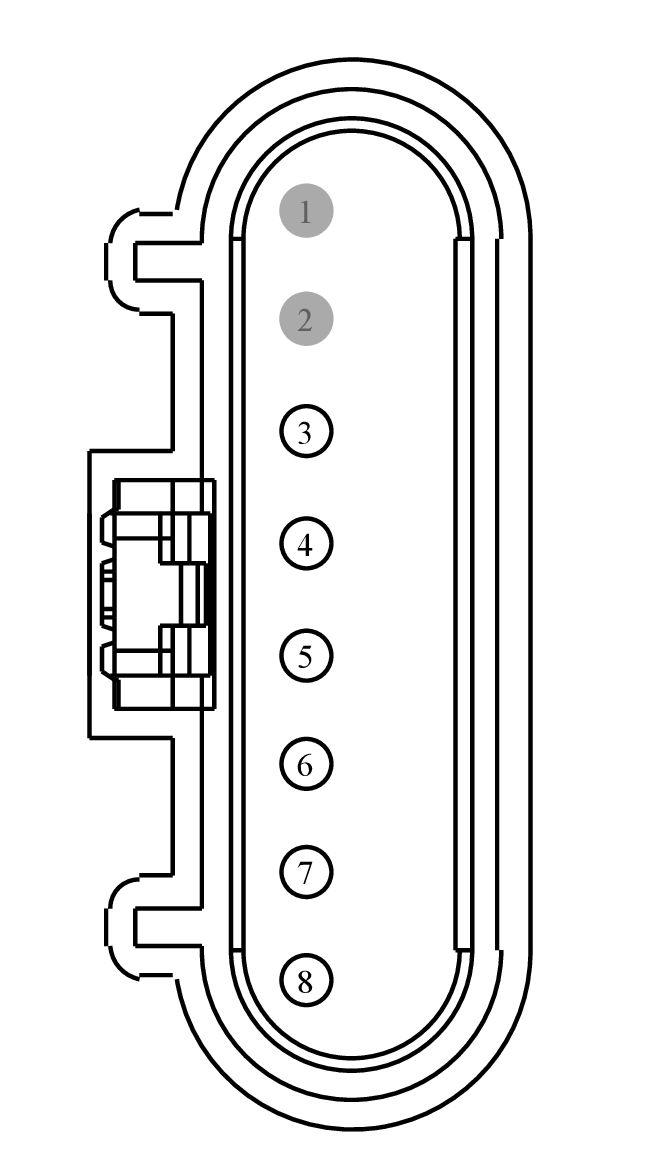

Connector End View (C708) - SLIDING DOOR LATCH LH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C708 | SLIDING DOOR LATCH LH | BK | 14633 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CPL36 (BK) | 20 | SWITCH - LATCH REAR DRIVER SIDE OR LEFT REAR # AJAR (INCL.SLIDING DOOR) | N/A | ||||
| 4 | CPL38 (BK) | 20 | SWITCH - LATCH REAR DRIVER SIDE # UNLOCK | N/A | ||||
| 5 | RPL71 (BK) | 20 | CTRL MOD. - DOOR LOCK # LATCH REAR DRIVER SIDE | N/A | ||||
| 5 | GD354 (BK) | 20 | GROUND - ROCKER PANEL FRONT LEFT # 2ND POINT | N/A | ||||
| 6 | CPL12 (BK) | 17 | CTRL MOD. - DOOR LOCK # DOUBLE LOCK ALL LOCK | N/A | ||||
| 7 | CPL11 (BK) | 17 | CTRL MOD. - DOOR LOCK # ALL LOCK | N/A | ||||
| 8 | CPL53 (BK) | 17 | CTRL MOD. - DOOR LOCK # REAR DRIVER SIDE OR LEFT REAR UNLOCK (INCL.SLIDING DOOR) | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1366
Service Part Number:
3U2Z-14S411-MBB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Module - Liftgate
- Switch - Door Ajar / Interior Lamp
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Sliding Door Contact
