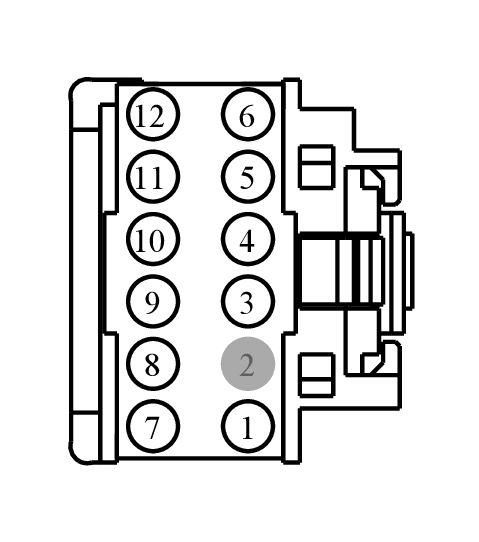

Connector End View (C659A) - DRIVER DOOR WINDOW CONTROL SWITCH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C659A | DRIVER DOOR WINDOW CONTROL SWITCH | BK | 14631 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RPW37 (BK) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | RPM08 (BK) | 20 | CTRL MOD. - RIGHT MIRROR RETURN | N/A | ||||
| 4 | RPM05 (BK) | 22 | CTRL MOD. - LEFT MIRROR RETURN | N/A | ||||
| 5 | CPM33 (BK) | 20 | CTRL MOD. - RIGHT MIRROR RIGHT | N/A | ||||
| 6 | CPM28 (BK) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | N/A | ||||
| 7 | LPW42 (BK) | 22 | CTRL MOD. - WINDOW MOTOR PASSENGER # SENSORS | N/A | ||||
| 8 | CBP06 (BK) | 20 | FUSE - 6 OR CIRCUIT BREAKER | N/A | ||||
| 9 | VPW38 (BK) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # HALL EFFECT SENSOR 1 (DOWN IF LEAD) | N/A | ||||
| 10 | VPW39 (BK) | 22 | CTRL MOD. - WINDOW MOTOR DRIVER # HALL EFFECT SENSOR 2 (UP IF LEAD) | N/A | ||||
| 11 | CPM29 (BK) | 22 | CTRL MOD. - LEFT MIRROR UP | N/A | ||||
| 12 | CPM34 (BK) | 20 | CTRL MOD. - RIGHT MIRROR UP | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1166
Service Part Number:
BU2Z-14S411-UA
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Clockspring
