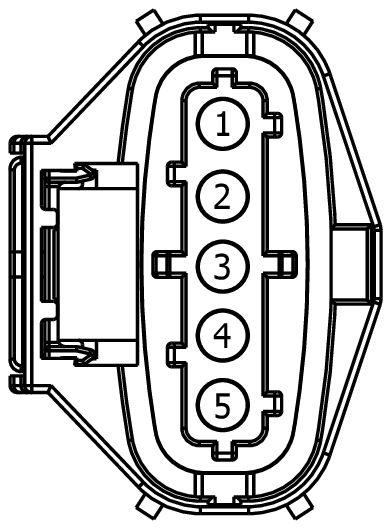

Connector End View (C3613B) - REDUCTANT PUMP ASSEMBLY
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3613B | REDUCTANT PUMP ASSEMBLY | 14A411 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE356 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT TANK HEATER (HH1) PWR | N/A | ||||
| 2 | GD348 (BK-YE) | 17 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | N/A | ||||
| 3 | CE381 (YE-GY) | 18 | CTRL MOD. - REDUCTANT AGENT ULTRASONIC SENSOR + | N/A | ||||
| 4 | RE381 (WH) | 18 | CTRL MOD. - REDUCTANT AGENT ULTRASONIC SENSOR - | N/A | ||||
| 5 | VE852 (GY-BN) | 18 | SENSOR - REDUCTANT AGENT ULTRASONIC | N/A | ||||
