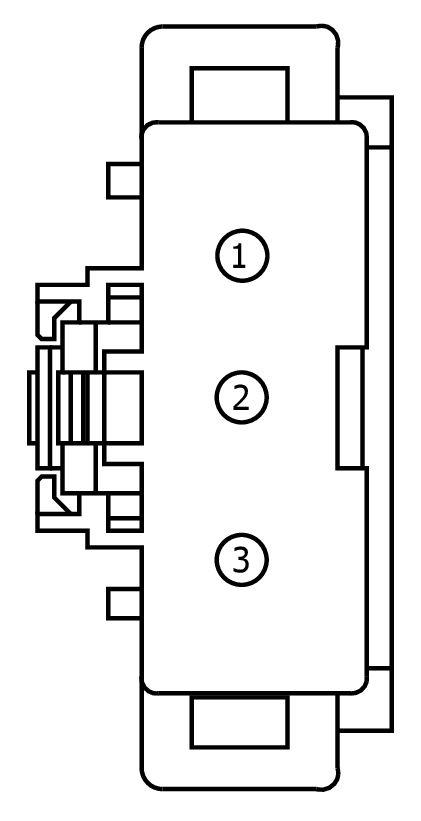

Connector End View (C2280C) - BODY CONTROL MODULE (BCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280C | BODY CONTROL MODULE (BCM) | 14A005 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP07 (WH-RD) | 12 | FUSE - 7 OR CIRCUIT BREAKER | N/A | ||||
| 2 | SBP14 (BN-RD) | 14 | FUSE - 14 OR CIRCUIT BREAKER | N/A | ||||
| 3 | CBP25 (WH-OG) | 14 | FUSE - 25 OR CIRCUIT BREAKER | N/A | ||||
