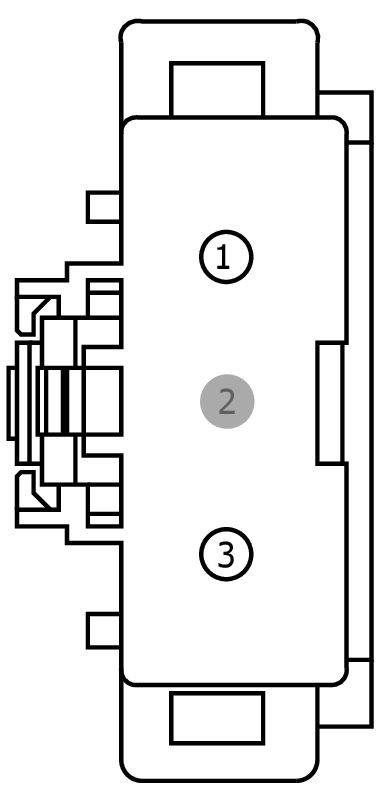

Connector End View (C2280B) - BODY CONTROL MODULE (BCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280B | BODY CONTROL MODULE (BCM) | 14290/91A000 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB46 (BN-RD) | 10 | FUSE - 46 OR CIRCUIT BREAKER | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CBB62 (GN-OG) | 14 | FUSE - 62 OR CIRCUIT BREAKER | N/A | ||||
