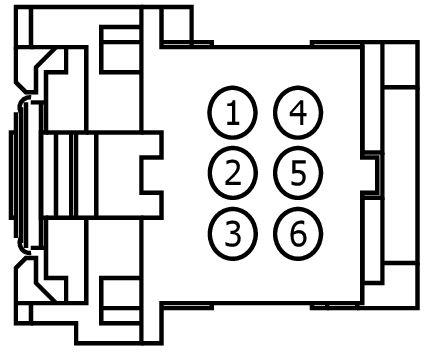

Connector End View (C2195) - START/STOP SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2195 | START/STOP SWITCH | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPK34 (GN-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + | N/A | ||||
| 2 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | N/A | ||||
| 3 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | N/A | ||||
| 4 | SBP04 (GN-RD) | 22 | FUSE - 4 OR CIRCUIT BREAKER | N/A | ||||
| 5 | VLN04 (VT-OG) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | N/A | ||||
| 6 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | N/A | ||||

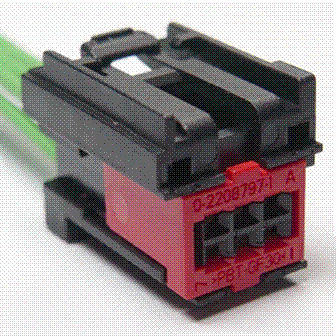

Available Pigtail Kits
Pigtail Kit Part Number WPT-1518
Service Part Number:
JU2Z-14S411-NA
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Deck Lid / Hatch Release
- Switch - Lift Gate Shutface
- Switch - Power Liftgate
- Switch - Shift By Wire Override
