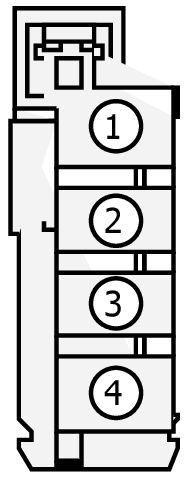

Connector End View (C1792) - A CLUTCH/ B CLUTCH FLUID PRESSURE SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1792 | A CLUTCH/ B CLUTCH FLUID PRESSURE SENSOR | BK | 7G276 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE423 (GN-VT) | 20 | REFERENCE VOLTAGE (VREF) | 8F35 | N/A | |||
| 1 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | 8F57 | N/A | |||
| 2 | VET98 (BN-VT) | 20 | SENSOR - TRANSMISSION FLUID PRESSURE 2 | N/A | ||||
| 3 | VET97 (VT-OG) | 20 | SENSOR - TRANSMISSION FLUID PRESSURE 1 | N/A | ||||
| 4 | RE406 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | 8F35 | N/A | |||
| 4 | LE423 (GN-VT) | 20 | REFERENCE VOLTAGE (VREF) | 8F57 | N/A | |||
