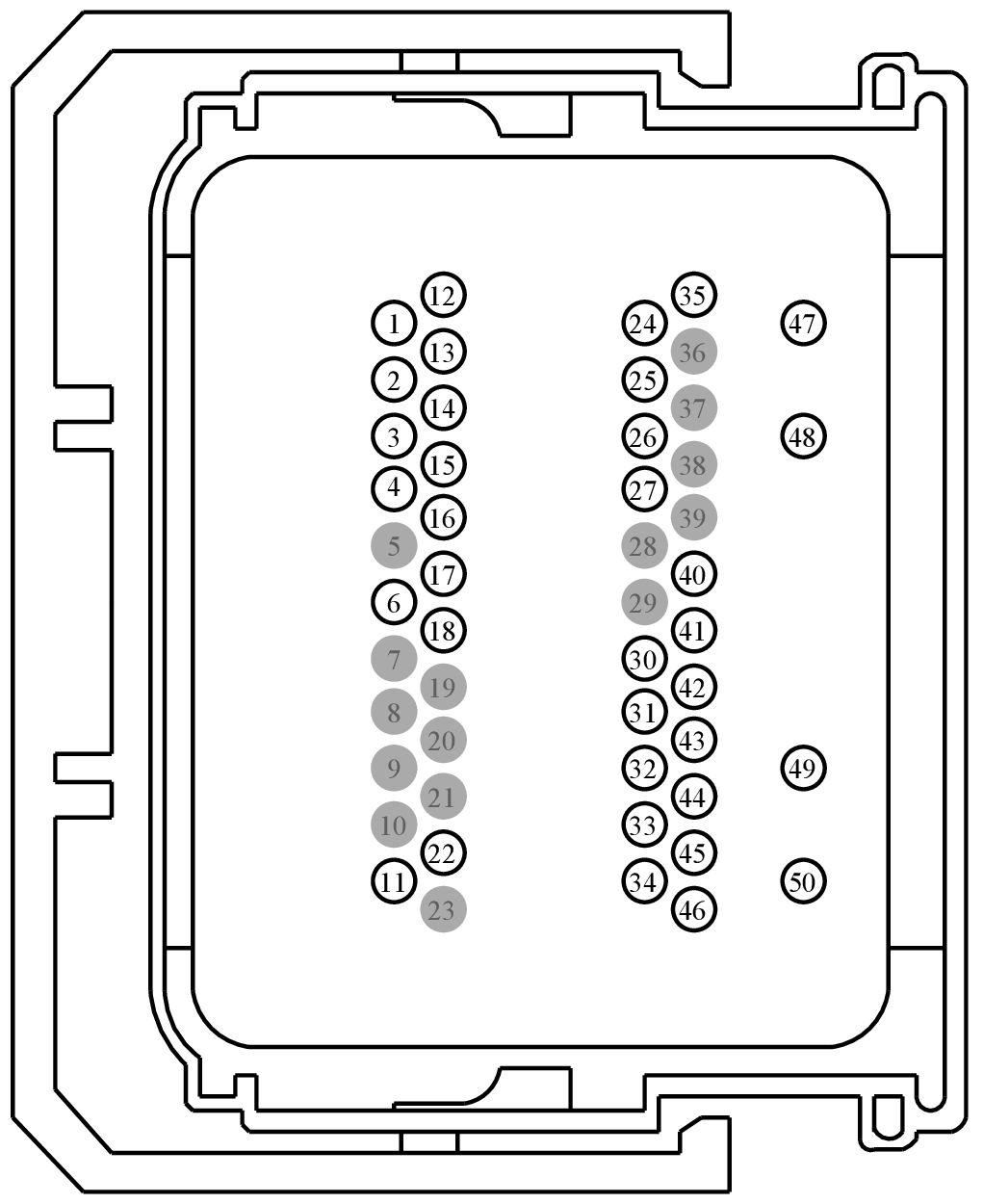

| 1 |
CET07 (GY-OG) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (PC3) [EPC] [VFS] |
N/A |
| 2 |
CET94 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # ONE-WAY CLUTCH CONTROL HYDRAULIC |
N/A |
| 3 |
CET06 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (PC2) [EPC] [VFS] |
N/A |
| 4 |
CET50 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION LINE PRESSURE CONTROL (LPC) |
N/A |
| 5 |
* |
* |
Not Used |
N/A |
| 6 |
CET99 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID TRANSMISSION HYDRAULIC INDICATOR (THASC) |
N/A |
| 7 |
* |
* |
Not Used |
N/A |
| 8 |
* |
* |
Not Used |
N/A |
| 9 |
* |
* |
Not Used |
N/A |
| 10 |
* |
* |
Not Used |
N/A |
| 11 |
CET97 (VT-GY) |
20 |
CTRL MOD. - POWERTRAIN # SENSOR TRANSMISSION FLUID PRESSURE + |
N/A |
| 12 |
RE406 (GY-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) |
N/A |
| 13 |
CET08 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (PC4) [EPC] [VFS] |
N/A |
| 14 |
CET05 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (PC1) [EPC] [VFS] |
N/A |
| 15 |
CET11 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 7 (PC7) [EPC] [VFS] |
N/A |
| 16 |
CET51 (WH) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION CLUTCH PRESSURE CONTROL (CPC) |
N/A |
| 17 |
LE461 (GY-YE) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (T-VREF2) |
N/A |
| 18 |
LE425 (BU-BN) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION (T-VREF) |
N/A |
| 19 |
* |
* |
Not Used |
N/A |
| 20 |
* |
* |
Not Used |
N/A |
| 21 |
* |
* |
Not Used |
N/A |
| 22 |
CET40 (GN-OG) |
20 |
SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) |
N/A |
| 23 |
* |
* |
Not Used |
N/A |
| 24 |
CET49 (BN) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) |
N/A |
| 25 |
VET98 (BN-YE) |
20 |
SENSOR - TRANSMISSION FLUID PRESSURE 2 |
N/A |
| 26 |
VET97 (VT-OG) |
20 |
SENSOR - TRANSMISSION FLUID PRESSURE 1 |
N/A |
| 27 |
VET33 (WH-OG) |
20 |
SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) + |
N/A |
| 28 |
* |
* |
Not Used |
N/A |
| 29 |
* |
* |
Not Used |
N/A |
| 30 |
CET43 (GY) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) |
N/A |
| 31 |
CBB55 (BN-BU) |
18 |
FUSE - 55 OR CIRCUIT BREAKER |
N/A |
| 32 |
VE744 (GY-BN) |
20 |
SENSOR - INTERMEDIATE SHAFT SPEED (ISS) |
N/A |
| 33 |
CET42 (GN-VT) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
N/A |
| 34 |
VET27 (BN-YE) |
20 |
SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) |
N/A |
| 35 |
CET91 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION ACTUATOR SUPPLY VOLTAGE |
N/A |
| 36 |
* |
* |
Not Used |
N/A |
| 37 |
* |
* |
Not Used |
N/A |
| 38 |
* |
* |
Not Used |
N/A |
| 39 |
* |
* |
Not Used |
N/A |
| 40 |
VET84 (BN-GN) |
20 |
SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) |
N/A |
| 41 |
VET81 (YE-GY) |
20 |
SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) |
N/A |
| 42 |
VET26 (BN-GN) |
20 |
SENSOR - OUTPUT SHAFT SPEED (OSS) |
N/A |
| 43 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
N/A |
| 44 |
VDB04 (BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
N/A |
| 45 |
VE254 (BN-WH) |
20 |
CTRL MOD. - POWERTRAIN # GLOW PLUG CONTROL CAN BUS LOW |
N/A |
| 46 |
VE253 (YE-GY) |
20 |
CTRL MOD. - POWERTRAIN # GLOW PLUG CONTROL CAN BUS HIGH |
N/A |
| 47 |
CET25 (BU-GN) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) |
N/A |
| 48 |
SBB28 (GN-RD) |
17 |
FUSE - 28 OR CIRCUIT BREAKER |
N/A |
| 49 |
RET24 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) |
N/A |
| 50 |
GD194 (BK-BU) |
16 |
GROUND - FENDER FRONT LEFT # 7TH POINT |
N/A |
