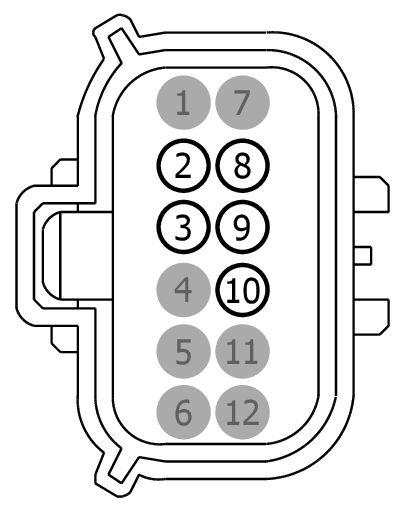

Connector End View (C1749C) - GLOW PLUG MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1749C | GLOW PLUG MODULE | BK | 14290 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | VE253 (YE-GY) | 20 | CTRL MOD. - POWERTRAIN # GLOW PLUG CONTROL CAN BUS HIGH | N/A | ||||
| 3 | VE254 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # GLOW PLUG CONTROL CAN BUS LOW | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | CBB70 (YE-BU) | 17 | FUSE - 70 OR CIRCUIT BREAKER | N/A | ||||
| 9 | GD121 (BK-YE) | 16 | GROUND - FENDER FRONT LEFT # 2ND POINT | N/A | ||||
| 10 | CBB66 (BU-WH) | 20 | FUSE - 66 OR CIRCUIT BREAKER | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||

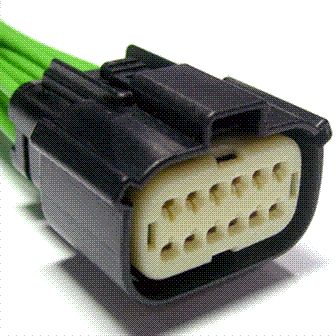

Available Pigtail Kits
Pigtail Kit Part Number WPT-1544
Service Part Number:
AU2Z-14S411-AMB
Gauge:
16
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - Inline
- Lamp - Front Turn
- Lamp - Headlamp - High/Low Beam
- Mirror - Sideview / Heated
- Module - Battery Energy Control
- Module - Extended Power
- Module - Gear Shift
- Module - Glow Plug
- Module - Transmission Ranger Control
- Trailer Tow - Vehicle Side
Pigtail Kit Part Number WPT-1125
Service Part Number:
AU2Z-14S411-AMA
Gauge:
16
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Connector - Inline
- Mirror - Sideview
