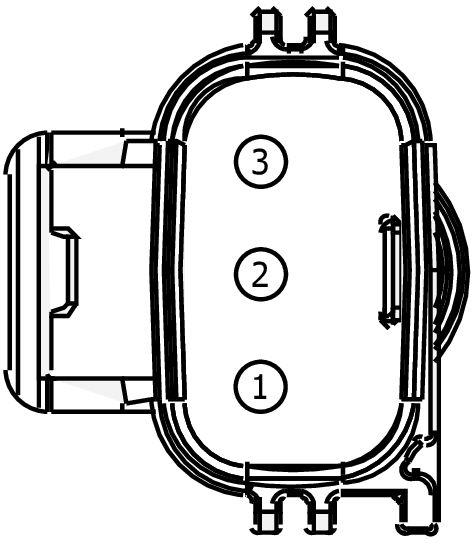

Connector End View (C1651) - ACTIVE GRILLE SHUTTER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1651 | ACTIVE GRILLE SHUTTER | 14290/91A000 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD124 (BK-VT) | 18 | GROUND - FENDER FRONT RIGHT # 2ND POINT | N/A | ||||
| 2 | VE181 (WH-GN) | 20 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | N/A | ||||
| 3 | CBB69 (WH-VT) | 18 | FUSE - 69 OR CIRCUIT BREAKER | N/A | ||||
